概述
- 搭配 AECG100 主机或 SECG 5.0 AIO 多生理信号模拟器，可测试心率、ECG、PPG 和 PWTT 功能
- 可输出绿光模拟信号，提供 PPG 仿真信号
- 搭配 ECG 功能，提供可调整的 PWTT 参数，有效验证血压量测之算法精确度
- 提供仿真呼吸变化功能，可叠加测试以更接近真实情境
- 具备 Auto Sequence 功能，可排序不同测试项目的参数进行自动测试，毋须自行开发自动化测试程序
- 可播放 raw data 进行重复验证，重现临床录制或是自行编制的波形，加速开发流程
- 提供支持跨平台的 SDK 软件开发工具包，用户可编写自动化测试软件
- 具备 RCA 转 BNC 端口连接示波器，增幅输出稳定信号，方便检视绿光 AC 仿真信号电压、PPG-1R-525 接收到的光学信号，以及待测物绿光 LED 闪烁状态
- 可大范围且细部调整 PPG 波形的特征点，包括 Systolic Peak（SP）、Dicrotic Notch（DN）、Diastolic Peak（DP）等，弹性进行特定测试*
- 可设定不同频率和振幅的噪声，和 PPG 信号同时输出*
*备注：仅能于搭配 AECG100 时使用。

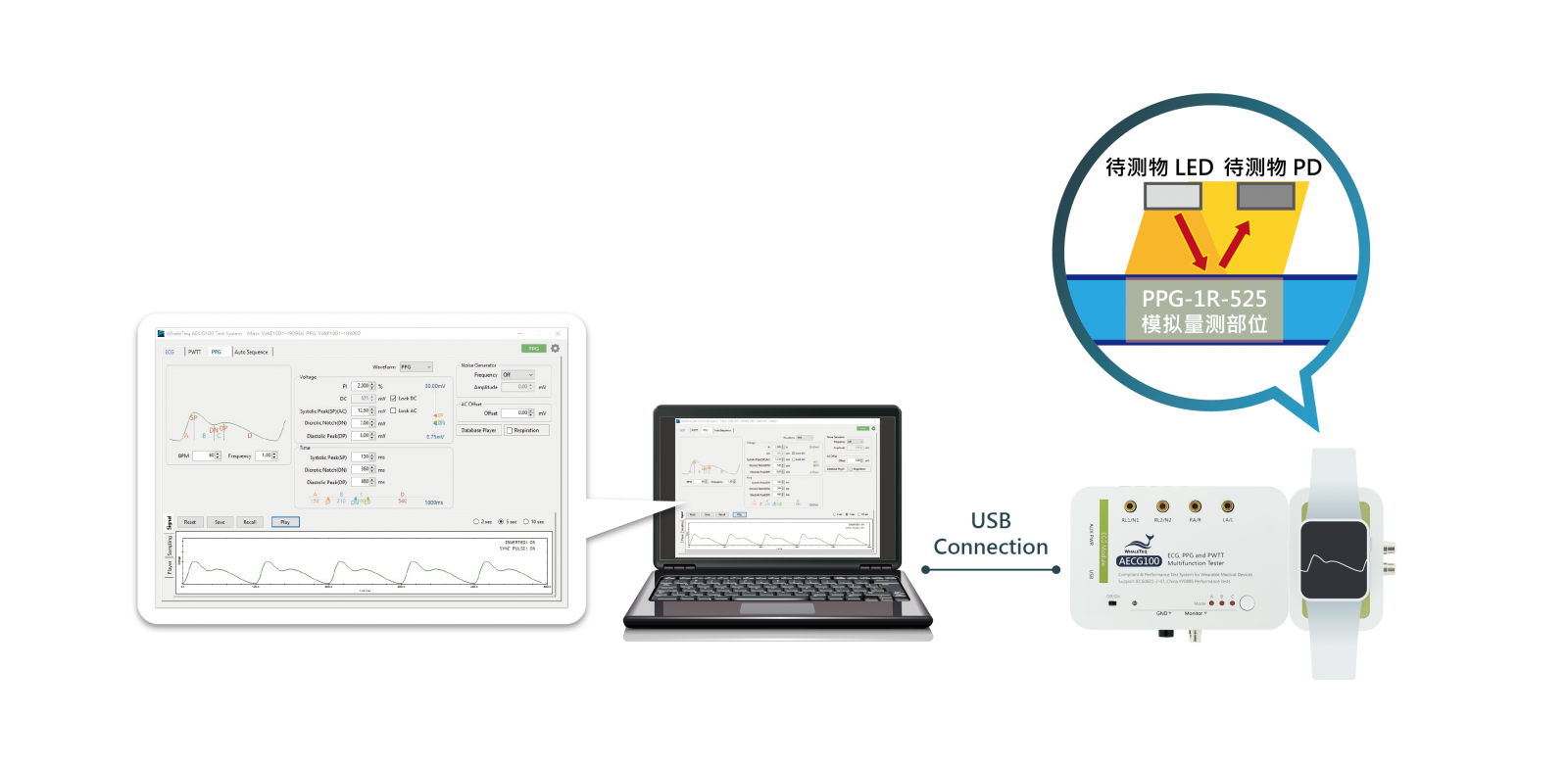

测试设置
（测试设置图以 PPG-1R-525 和 AECG100 示意。PPG-1R-525 搭配 AECG100 或 SECG 5.0 AIO 的详细安装和操作方式，请参考使用手册。）
规格
PPG 模式 (1)
| 参数 | 规格 | |
|---|---|---|
| 心率 | 设定范围 | 10 ~ 300BPM |
| 最小可调刻度 | 1BPM | |
| 精确度 | ±1BPM | |
| LED 直流信号输出 | 设定范围 | 100 ~ 3000mV |
| 最小可调刻度 | 1mV | |
| LED 交流信号输出 | 设定范围 | 0.75 ~ 30mV |
| 最小可调刻度 | 0.01mV | |
| 流明 | 设定范围 | 50 ~ 925 Lux（全范围）（距离扩散片 5mm） |
| 分辨率 | （1 / 3000）全范围 | |
| 精确度 | ±6% | |
| LED 波长 | 范围 | 525nm |
| 精确度 | ±10nm | |
| LED 扫描速率 | 速率 | 50 ~ 40kHz（一般模式 / 单机模式）(2)；10kHz（原始数据模式） |
| 精确度 | ±5μs | |
| PD 取样率 | 速率 | 250kHz（单通道） |
| 精确度 | ±5μs | |
| PD 响应时间 | 上升时间 | 1μs 典型值（随着待测物的光强度而变） |
| 下降时间 | 1μs 典型值（随着待测物的光强度而变） | |
备注：
(1) 仅搭配 AECG100 时适用。
(2) 单机模式指在不开启 AECG100 软件的状况下，使用 AECG100 单机内部存储的三种测试模式进行测试。
PWTT 模式
| 参数 | 规格 | |
|---|---|---|
| 时间差 （PTTp，PTTf） | 设定范围 | 0 ~ 5999ms（设定心率为 10BPM 的情况。设定的心率值越高，时间差设定范围会随之变小） |
| 最小可调刻度 | 1ms | |
| 精确度 | ±1ms | |
订购信息
心率性能测试模块
| 产品料号 | 产品照 | 产品叙述 | 数量 |
|---|---|---|---|
| 100-AE00002 |   | 产品型号：PPG-1R-525 产品名称：反射式绿光心率性能测试模块 | 1 |
相容产品
| 产品料号 | 产品照 | 产品叙述 | 数量 |
|---|---|---|---|
| 100-AE00001 |   | 产品型号：AECG100 ECG 测试操作主机 | 1 |
| 100-EC00002 |  | 产品型号：SECG 5.0 AIO 产品名称：多生理信号模拟器 性能测试用心电模拟器，可单机及 PC 软件操作，输出 12 导联（RA、LA、LL、N、V1–V6）模拟信号。 | 1 |
选购校验服务及延伸保固
| 产品料号 | 产品叙述 |
|---|---|
| YY0007 | 产品型号：C3 提供鲸扬原厂 (3) 年校验服务，鲸扬测试仪器可 (1) 年进行校验一次，确保校验后符合出厂性能规格。 |
| YY0008 | 产品型号：R3 产品保固由 (1) 年延长至 (3) 年。 |
