血氧产品开发性能测试
血氧仪分为穿透式和反射式两种量测原理,穿透式多为指夹式血氧仪,反射式较常应用在穿戴式手表。鲸扬科技针对两种类型分别提供性能测试模块 PPG-2TF-660 和 PPG-2R-880/940,搭配 AECG100 主机可模拟心率、PPG、PWTT 和 SpO2 等讯号,协助客户在验证(verification)及确效(validation)上有效提升产品可靠度与质量。
鲸扬科技收集血氧仪开发商在开发中的测试需求和痛点,研发出第一款专为工程师使用的血氧产品开发性能测试系统,提供开发血氧仪所需的测试功能:
1. 可任意调整大幅度且精细的参数。
2. 可重复播放原始测试数据,以提供一致性测试。
3. 免费提供 SDK 跨平台方案,供工程师弹性设计测试程序。

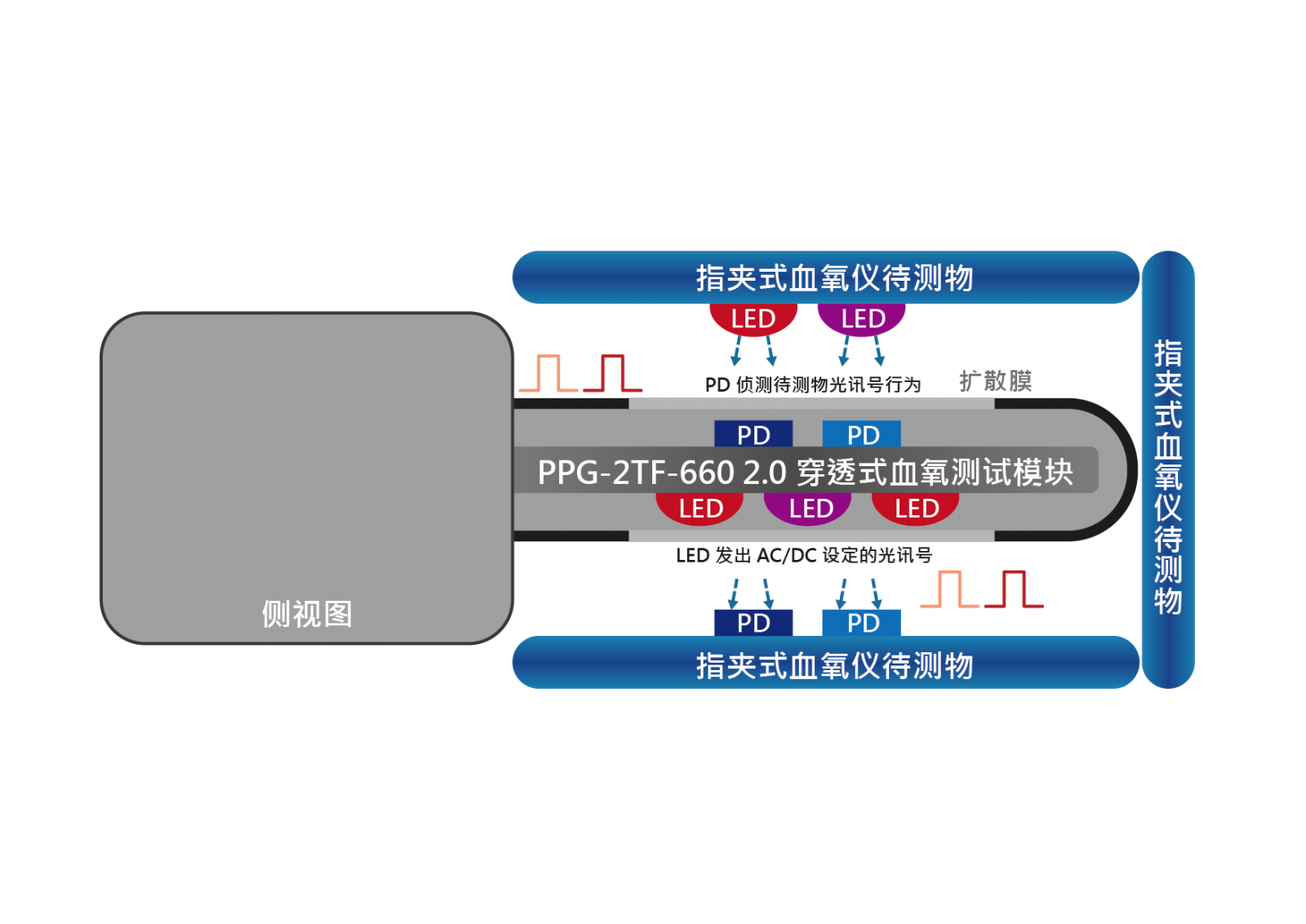

PPG-2TF-660 穿透式血氧测试模块工作原理 | PPG-2R-880/940 反射式血氧测试模块工作原理 |
---|---|
*指夹式血氧仪待测物与 PPG-2TF-660 的 LED 数量仅为参考示意,此图目的为展示光学心率讯号或 SpO2 模拟。 |

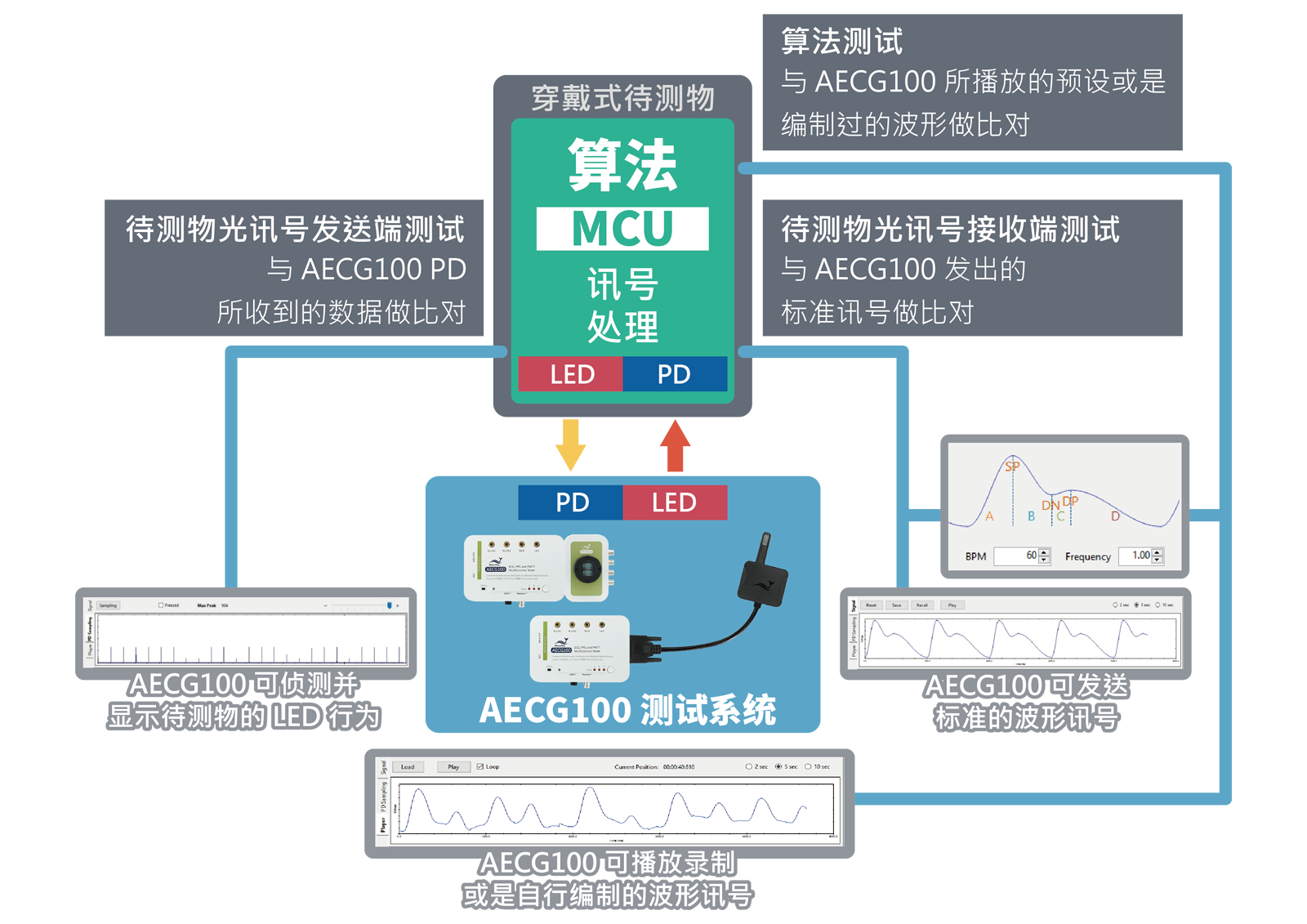

AECG100 测试系统工作原理 | |
---|---|
产品功能 | PPG-2TF-660 | PPG-2R-880/940 |
---|---|---|
SpO2 参数调整(AC、DC、PI 值) | O | O |
调整 R /IR 的振幅、时间、心率等 PPG 波形参数 | O | O |
各别调整 PPG 中呼吸讯号 R/IR 变化率 | O | O |
载入 / 输出原始资料档案(Play raw data) | O | O |
自订或载入 SpO2 表格1 | O | O |
PWTT 功能2 | O | O |
Auto Sequence 功能3 | O | O |
Auto Test SpO2 页签,系统自动侦测 Trigger Level 及待测物 R/IR DC 值4 | O | |
内建 6 种穿透率5 | O | |
环境光叠加功能6 | O |
备注:
1. 用于建立待测物 R 曲线,以测试血氧机品质一致性。详情请参考使用手册第 4.6 节「SpO2 模式」。
2. 提供具备脉搏波传导速度(Pulse Wave Transit Time,PWTT)量测血压或动脉硬化程度功能的待测物测试使用,可任意调整 PWTT 参数进行测试。详情请参考使用手册第 4.4 节「PWTT 模式」。
3. 可排序不同测试项目的参数进行自动测试。详情请参考使用手册第 4.7 节「Auto Sequence 模式」。
4. 用于快速建立待测物 R 曲线。详情请参考使用手册第 4.5 节「Auto Test SpO2 模式」。
5. 模拟 5 种手指穿透率与新生儿婴儿脚模式。
6. 模拟室内、室外等 14 种环境光讯号。
