概述
- 搭配 AECG100 主機或 SECG 5.0 AIO 多生理訊號模擬器，可測試心率、PPG、PWTT 和 SpO2 功能
- 可靈活調整 SpO2 參數，如 R/IR 的 AC、DC、PI 值，確認血氧機精確度
- 內建 14 種環境光訊號，並提供模擬呼吸變化功能，可疊加測試以更接近真實情境
- 具備 Auto Sequence 功能，可排序不同測試項目的參數進行自動測試，毋須自行開發自動化測試程式
- 可播放 raw data 進行重複驗證，重現臨床錄製或是自行編製的波形，加速開發流程
- 提供支援跨平台的 SDK 軟體開發套件，使用者可編寫自動化測試軟體
- 具備 MCX 轉 BNC 埠連接示波器，增幅輸出穩定訊號，方便檢視 R/IR AC 模擬訊號電壓、PPG-2TF-660 接收到的光學訊號，以及血氧機 R/IR LED 閃爍狀態
- 可大範圍且細部調整 PPG 波形的特徵點，包括 Systolic Peak（SP）、Dicrotic Notch（DN）、Diastolic Peak（DP）等，彈性進行特定測試 (1)
- 專屬 Auto Test SpO2 模式 (2) － 系統自動計算待測物 R/IR DC 值並導入 SpO2 表格，快速建立待測物 R 曲線，方便測試血氧機品質一致性 (1)
- 內建 5 種手指顏色亮暗與粗細類別穿透率和模擬新生兒量測的嬰兒腳測試模式，協助優化演算法 (1)
備註：
(1) 僅能於搭配 AECG100 時使用。
(2) 此模式主要提供給開發人員快速測試參考，非供血氧機售後場所校驗測試。若需進行血氧參數規格開發測試，請使用 SpO2 模式。

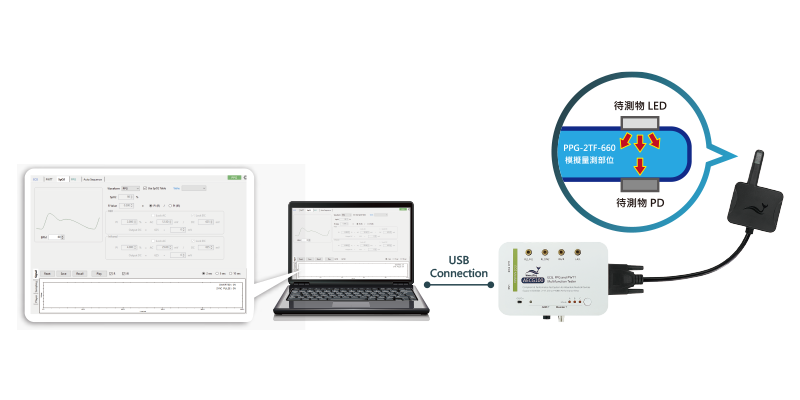

測試設置
（測試設置圖以 PPG-2TF-660 和 AECG100 示意。PPG-2TF-660 搭配 AECG100 或 SECG 5.0 AIO 的詳細安裝和操作方式，請參考使用手冊。）
規格
產品規格
| 參數 | 規格 | |
|---|---|---|
| 心率 | 設定範圍 | 10 ~ 300BPM |
| 最小可調刻度 | 1BPM | |
| 精確度 | ±1BPM | |
| LED 直流訊號輸出 | 設定範圍 (1) | 30 ~ 3000mV |
| 最小可調刻度 | 1mV | |
| LED 交流訊號輸出 | 設定範圍 (1) | 0.75 ~ 30mV |
| 最小可調刻度 | 0.01mV | |
| PI 灌注指數（交流值 / 直流值）(2) | 設定範圍 | 0.025% ~ 30%（交流 / 直流，隨交流值或直流值而變） |
| 精確度 | NA | |
| LED1 絕對幅照度（100%）§ | 強度 | 2.36mW / m^2 |
| 精確度 | ±15% | |
| LED2 絕對幅照度（環境光）§ | 強度 | 0.25mW / m^2 |
| 精確度 | ±15% | |
| LED 掃描速率 | 速率 | 50 ~ 40kHz（一般模式 / 單機模式）(3) 10kHz（原始數據模式） |
| 精確度 | ±5μs | |
| PD 取樣率 | 速率 | 250kHz（單通道） |
| 精確度 | ±5μs | |
| PD 反應時間 | 上升時間 | 1μs 典型值 (4) |
| 下降時間 | 1μs 典型值 (4) | |
| SpO2 % 血氧參數規格 (5) | 設定範圍 | 1% ~ 100% |
| 最小可調刻度 | 1% | |
| 精確度 | 91% ~ 100%：±1% + 待測物指定精確度 81% ~ 90%：±2% + 待測物指定精確度 71% ~ 80%：±3% + 待測物指定精確度 70% 以下：未有指定精確度 | |
| MCX LED 電壓 | 振幅 | 交流等級 x 100 |
| 精確度 | ±5% | |
| §資料收集方式：相連 2 吋積分球與光譜儀，並將積分球固定於待測物上，以測量待測物 LED 的絕對幅照度數值。 備註： | ||
訂購資訊
血氧性能測試模組
| 產品料號 | 產品照 | 產品敘述 | 數量 |
|---|---|---|---|
| 100-AE00007 |  | 產品型號：PPG-2TF-660 產品名稱：穿透式血氧性能測試模組 （包裝內含 MCX（RF）公頭轉 BNC 線材 x 2） | 1 |
相容產品
| 產品料號 | 產品照 | 產品敘述 | 數量 |
|---|---|---|---|
| 100-AE00001 |  | 產品型號：AECG100 ECG 測試操作主機 | 1 |
| 100-EC00002 |  | 產品型號：SECG 5.0 AIO 產品名稱：多生理訊號模擬器 性能測試用心電模擬器，可單機及 PC 軟體操作，輸出 12 導聯（RA、LA、LL、N、V1–V6）模擬訊號。 | 1 |
選購配件
| 產品料號 | 產品照 | 產品敘述 | 數量 |
|---|---|---|---|
| K29-0300601 |  | MCX（RF）公頭轉 BNC 線材（30 公分） | 1 |
選購校驗服務及延伸保固
| 產品料號 | 產品敘述 |
|---|---|
| YY0007 | 產品型號：C3 提供鯨揚原廠 (3) 年校驗服務，鯨揚測試儀器可 (1) 年進行校驗一次，確保校驗後符合出廠性能規格。 |
| YY0008 | 產品型號：R3 產品保固由 (1) 年延長至 (3) 年。 |
