PPG-2R-880 / PPG-2R-940
反射式血氧性能測試模組

搭配 AECG100 主機或 SECG 5.0 AIO 多生理訊號模擬器使用，第一台專為製造商 R&D 設計的反射式血氧性能測試儀。
此測試儀的雙通道光學模組可輸出紅光及紅外光類比訊號，以模擬人體測試血氧飽和度（SpO2）和心率功能，且具備各別調整 PPG 中呼吸訊號 R/IR 變化率、雜訊疊加等進階設定。適合反射式 PPG 產品，例如穿戴式手錶開發驗證使用。
獲得報價 詢價清單

規格書規格書
PPG-2R-880/PPG-2R-940
使用手冊使用手冊
搭配 AECG100 搭配 SECG 5.0 AIO

概述

  • 搭配 AECG100 主機或 SECG 5.0 AIO 多生理訊號模擬器，可測試心率、ECG、PPG、PWTT 和 SpO2 功能
  • 可輸出紅光及紅外光類比訊號，提供 SpO2 模擬訊號
  • 可靈活調整 SpO2 參數，如 R/IR 的 AC、DC、PI 值，確認血氧功能精確度
  • 搭配 ECG 功能，提供可調整的 PWTT 參數，有效驗證血壓量測之演算法精確度
  • 提供模擬呼吸變化功能，可疊加測試以更接近真實情境
  • 具備 Auto Sequence 功能，可排序不同測試項目的參數進行自動測試，毋須自行開發自動化測試程式
  • 可播放 raw data 進行重複驗證，重現臨床錄製或是自行編製的波形，加速開發流程
  • 提供支援跨平台的 SDK 軟體開發套件，使用者可編寫自動化測試軟體
  • 具備 RCA 轉 BNC 埠連接示波器，增幅輸出穩定訊號，方便檢視 R/IR AC 模擬訊號電壓、PPG-2R-880 / PPG-2R-940 接收到的光學訊號，以及待測物 R/IR LED 閃爍狀態
  • 可大範圍且細部調整 PPG 波形的特徵點，包括 Systolic Peak（SP）、Dicrotic Notch（DN）、Diastolic Peak（DP）等，彈性進行特定測試*
  • 可設定不同頻率和振幅的雜訊，和 PPG 訊號同時輸出*

*備註：僅能於搭配 AECG100 時使用。



相關資訊

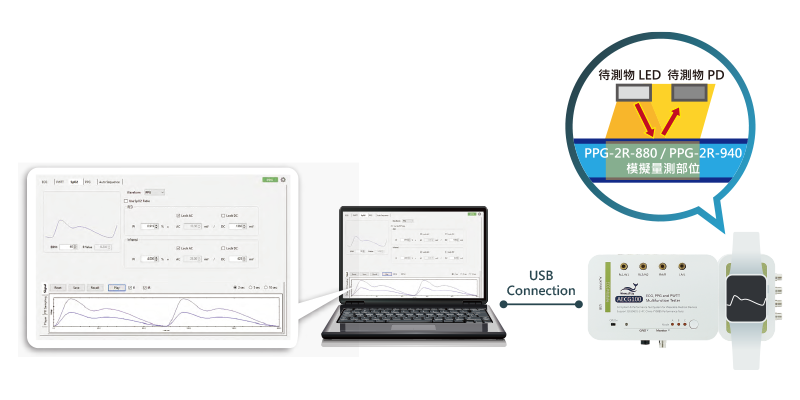

測試設置



（測試設置圖以 PPG-2R-880/PPG-2R-940 和 AECG100 示意。PPG-2R-880/PPG-2R-940 搭配 AECG100 或 SECG 5.0 AIO 的詳細安裝和操作方式，請參考使用手冊。）

規格

產品規格

參數規格
心率設定範圍10 ~ 300BPM
最小可調刻度1BPM
精確度±1BPM
LED 直流訊號輸出設定範圍100 ~ 3000mV
最小可調刻度1mV
LED 交流訊號輸出設定範圍0.75 ~ 30mV
最小可調刻度0.01mV
PI 灌注指數（交流值 / 直流值）設定範圍0.025% ~ 30%（交流 / 直流，隨交流值或直流值而變）
精確度NA
LED 波長範圍紅光：660nm；紅外光：940nm / 880nm
精確度紅光：±10nm；紅外光：±10nm
紅光絕對幅照度（100%）§強度3.55mW / m^2
精確度±15%
紅外光絕對幅照度（100%）§強度6.65mW / m^2
精確度±15%
LED 掃描速率速率50 ~ 40kHz（一般模式 / 單機模式）(1)；10kHz（原始數據模式）
精確度±5μs
PD 取樣率速率250kHz（單通道）
精確度±5μs
PD 反應時間上升時間1μs 典型值 (2)
下降時間1μs 典型值 (2)
SpO2 %設定範圍1% ~ 100%
最小可調刻度1%
精確度±1% + 待測物指定精確度（使用 Masimo Radical-7 Pulse CO-Oximeter 或「Covidien」Nellcor Portable SpO2 Patient Monitoring System）

§資料收集方式：相連 2 吋積分球與光譜儀，並將積分球固定於待測物上，以測量待測物 LED 的絕對幅照度數值。

備註：
(1) 搭配 AECG100 時，一般模式、單機模式、原始數據模式皆適用；搭配 SECG 5.0 AIO 時，僅原始數據模式適用。
(2) PD 反應時間會隨著待測物的光強度而變。

訂購資訊

血氧性能測試模組

產品料號產品照產品敘述數量
100-AE00004產品型號：PPG-2R-880
產品名稱：反射式血氧性能測試模組		1
100-AE00005產品型號：PPG-2R-940
產品名稱：反射式血氧性能測試模組		1



相容產品

產品料號產品照產品敘述數量
100-AE00001產品型號：AECG100
ECG 測試操作主機		1

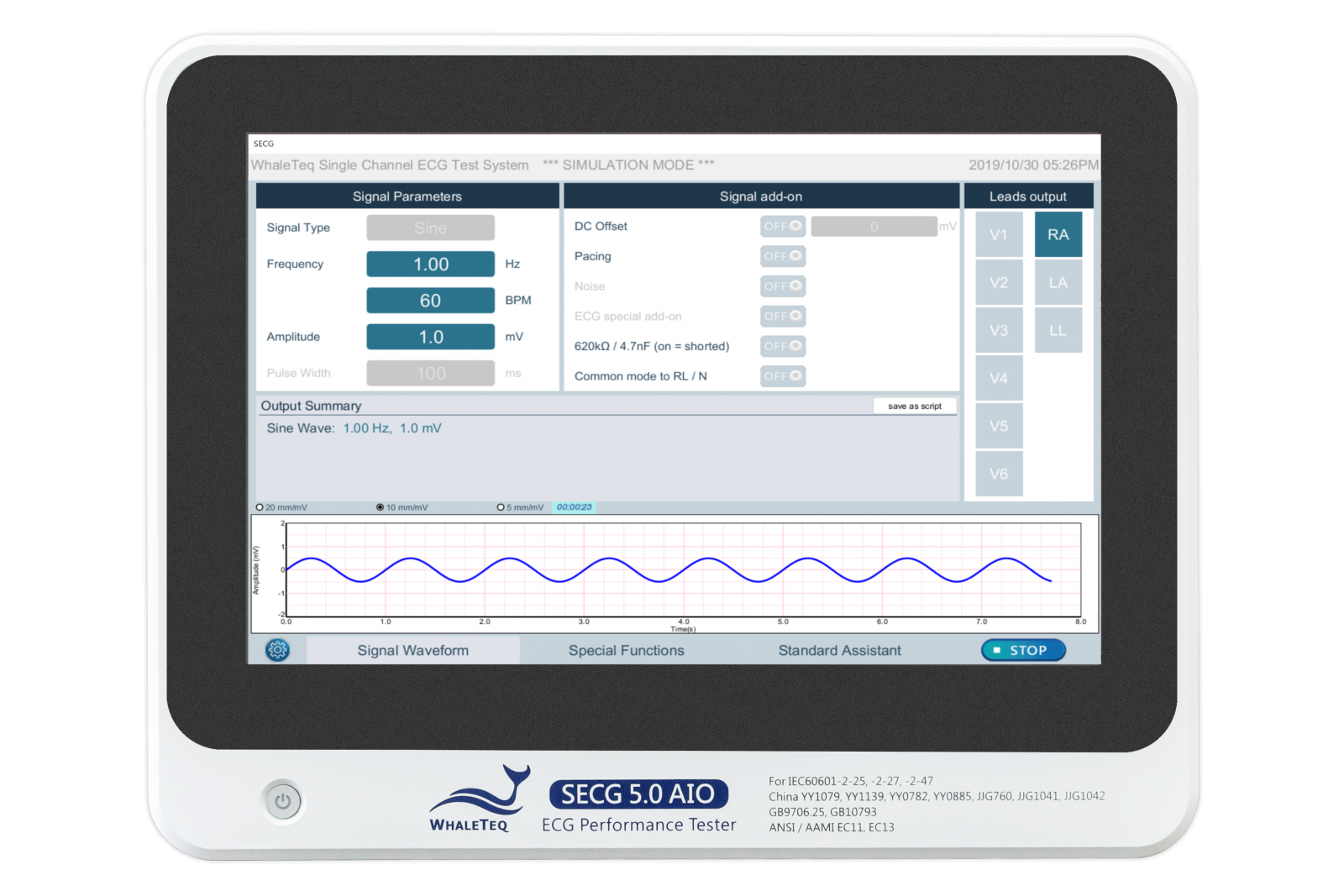

100-EC00002產品型號：SECG 5.0 AIO
產品名稱：多生理訊號模擬器
性能測試用心電模擬器，可單機及 PC 軟體操作，輸出 12 導聯（RA、LA、LL、N、V1–V6）模擬訊號。		1



選購校驗服務及延伸保固

產品料號產品敘述
YY0007產品型號：C3
提供鯨揚原廠 (3) 年校驗服務，鯨揚測試儀器可 (1) 年進行校驗一次，確保校驗後符合出廠性能規格。
YY0008產品型號：R3
產品保固由 (1) 年延長至 (3) 年。
