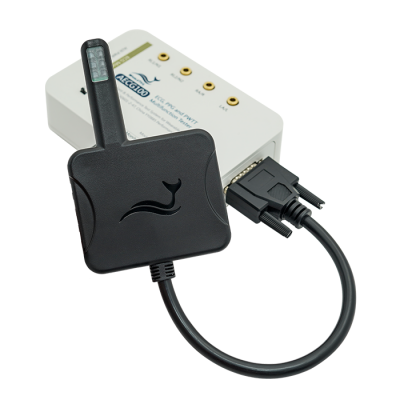

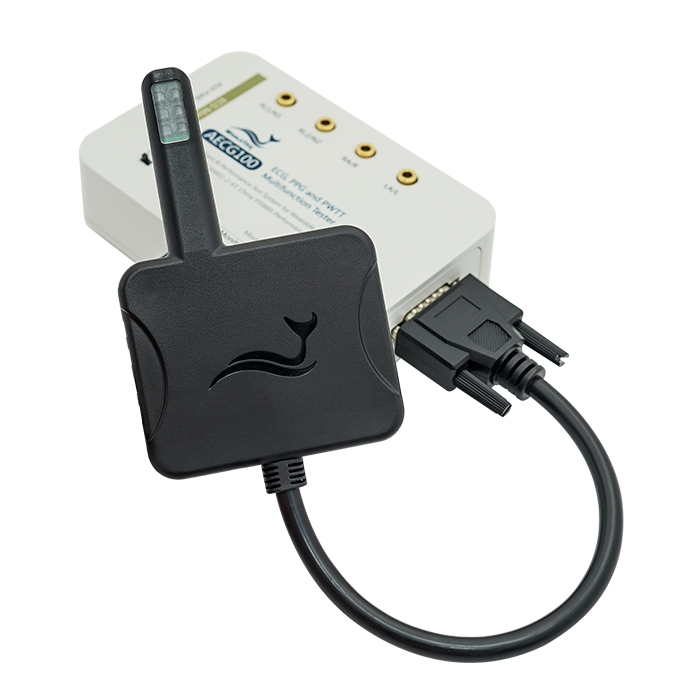

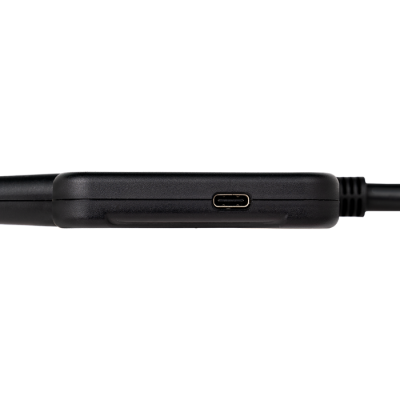

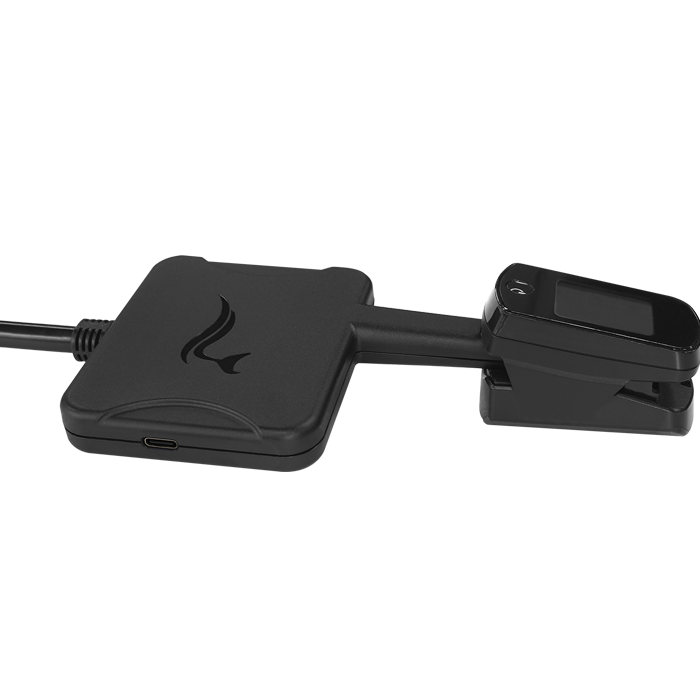

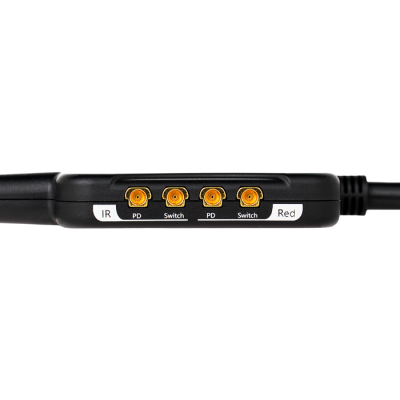

PPG-2TF-660 2.0
穿透式血氧性能測試模組

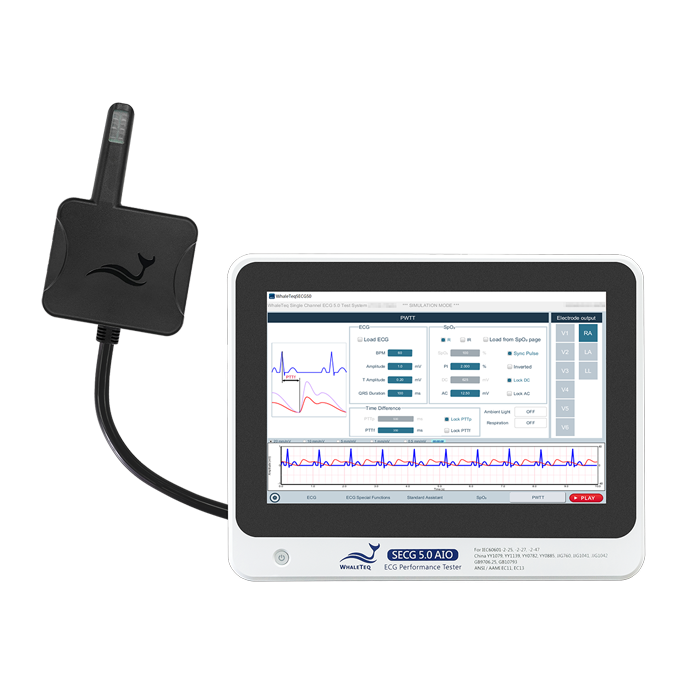

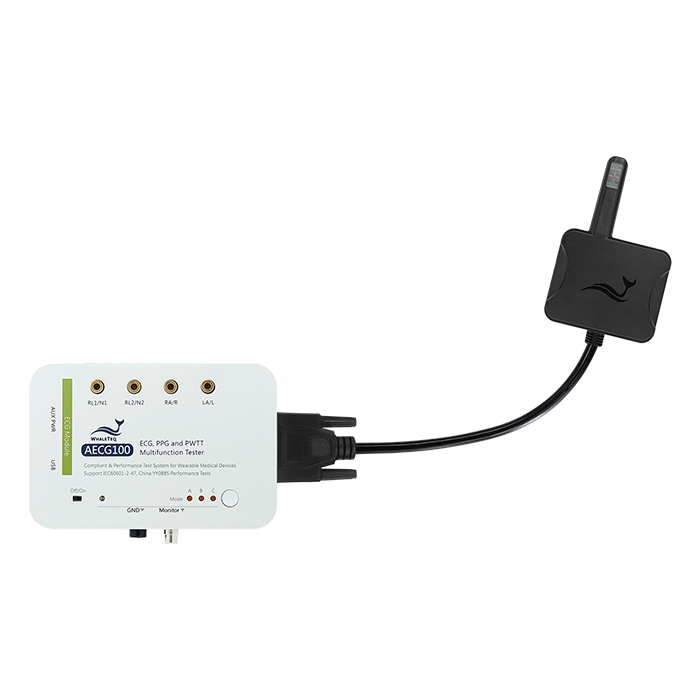

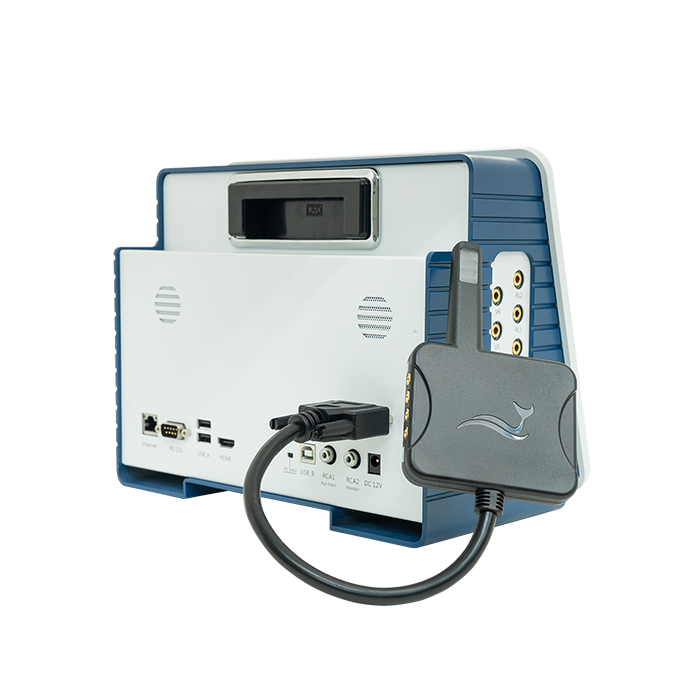

此新一代測試儀可搭配 AECG100 主機或 SECG 5.0 AIO 多生理訊號模擬器使用，專為製造商 R&D、QA 及產線所設計。
為符合 FDA 對血氧計準確性與影響因素的建議，此測試儀提供 Perfusion Index（PI）低至 0.01% 的弱脈波、低灌流情境（例如低溫造成末梢血管收縮、末梢循環不良等），並可模擬不同膚色光學條件、高心率等高動態狀態，協助指夾式血氧機與患者監護儀等穿透式 PPG 產品進行一致性驗證，提升量測穩定度和準確度。
各型號血氧機有個別的設計，對應至 SpO2 值的 R 曲線也因此不同。
使用者可利用此測試儀建立待測物專屬的 R 曲線，無需參考他款血氧機的 R 曲線進行測試。因此可以利用專屬 R 曲線設計更完整的測試計畫，執行更全面的驗證，取得精準的結果。
研發人員並可透過任意調整參數數值，進行細部的訊號測試，驗證待測物的判斷性能。

獲得報價詢價清單

鯨心設計

新冠肺炎爆發後，居家血氧量測迅速成為全球醫療與大眾健康的重要議題，指夾式血氧機也因此更加普及。
而隨著更多國際期刊與臨床研究陸續指出，在真實臨床與日常使用情境中，深色皮膚、四肢末梢灌流不足、低溫等因素可能讓血氧讀數出現偏差，甚至產生「讀數看似正常、實際血氧卻偏低」的潛在風險，讓「如何把關血氧量測的準確性與一致性」成為重要議題。

FDA 在穿透式脈搏血氧計的審查與相關指引中，也強調應關注不同膚色與「低灌流（Low Perfusion，低 PI）」等條件下的性能表現，並鼓勵以更貼近實際情境的測試設計，建立可追溯、可重現的驗證證據。
因此，在可控條件下穩定地重現低 PI 與差異化光學條件，並系統性評估量測一致性，是血氧計測試的關鍵。

在與多家品牌製造商與研發工程師的交流中，我們觀察到工程團隊最迫切的需求，是一套能跨越研發、驗證到量產各階段的測試工具：精準設定紅光（R）和紅外光（IR）光學參數、重現低 PI 情境、並支援一致性與批量測試，以縮短迭代週期，同時提升可追溯性。
因此，新一代 PPG-2TF-660 2.0 穿透式血氧性能測試模組應運而生。

PPG-2TF-660 2.0 支援任意調整紅光與紅外光的 AC 和 DC 值、波形、頻率與振幅，並可設定低至 0.01% 的 PI值，協助工程師模擬在深膚色、低溫或末梢循環不良等挑戰下，驗證血氧機的量測穩定度與一致性。同時，PPG-2TF-660 2.0 可自動計算待測物紅光和紅外光的 DC 值並建立專屬 R 曲線，讓大量測試與品質驗證流程更快速一致，提升研發和產線效率，確保產品的準確性和可靠度。

我們相信，從真實臨床風險與驗證要求出發，血氧測試才能真正應對多變的環境與人群條件，提供有保障的安全性與可靠度，而 PPG-2TF-660 2.0 便是為了協助製造商達到此願景的最佳測試幫手。

功能

基本波形輸出

PPG 訊號產生

PWTT 脈搏波傳導時間調整

血氧 R 曲線模擬

測試參數儲存和讀取

原始資料播放功能

自動化測試

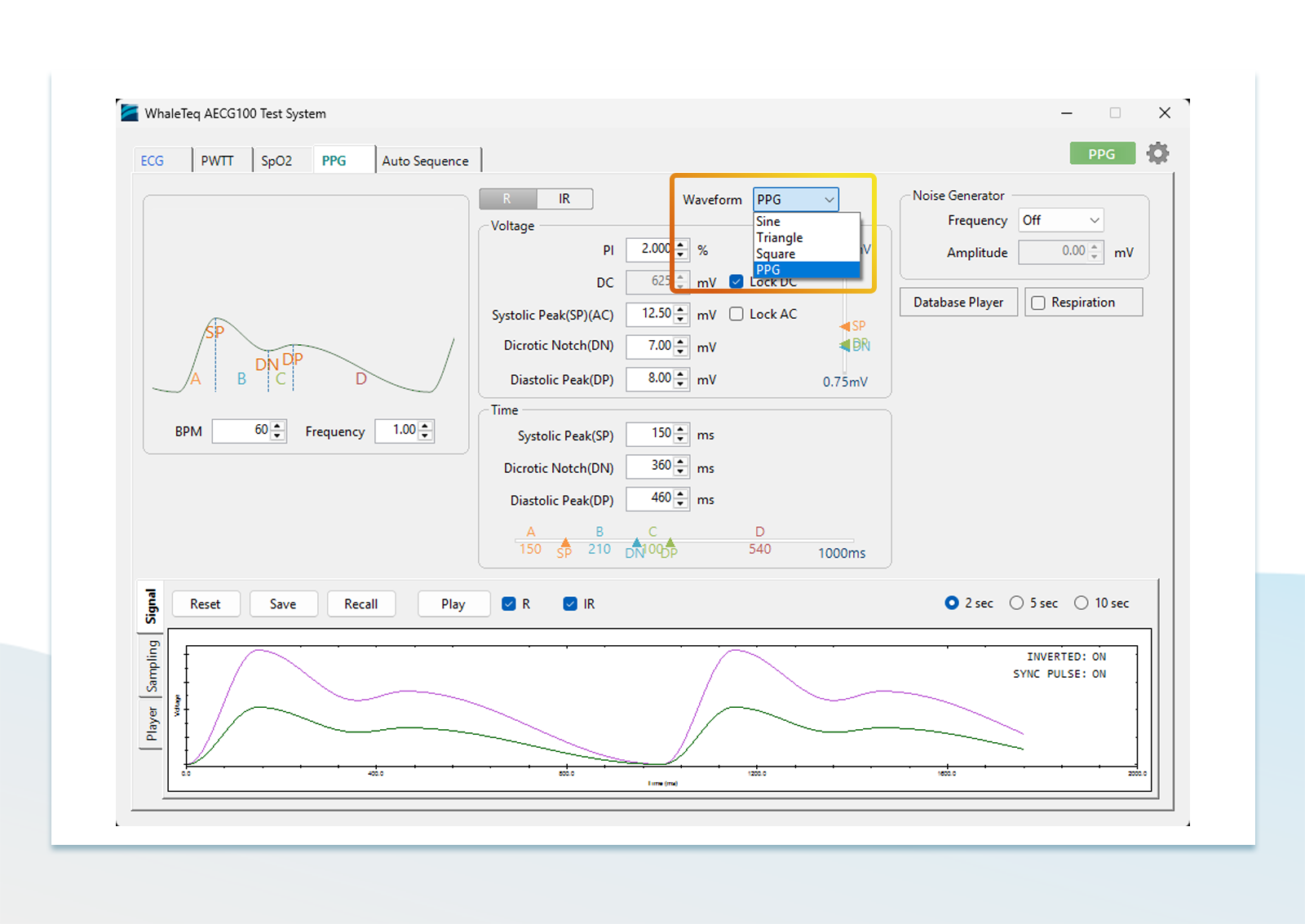

輸出 PPG Waveform、Sine、Triangle、Square，使用者可依需求任意調整大幅度且精細的參數，並加入直流偏移訊號測試。

模擬 Sine、Triangle、PPG 類比訊號，提供紅光和紅外光的模擬訊號，可量測穿透式 PPG 心率、 SpO₂ 血氧飽和度模擬訊號，可大範圍且細部調整 PPG 波形的特徵點，包括 Systolic Peak（SP）、Dicrotic Notch（DN）、Diastolic Peak（DP）等，彈性進行特定測試。

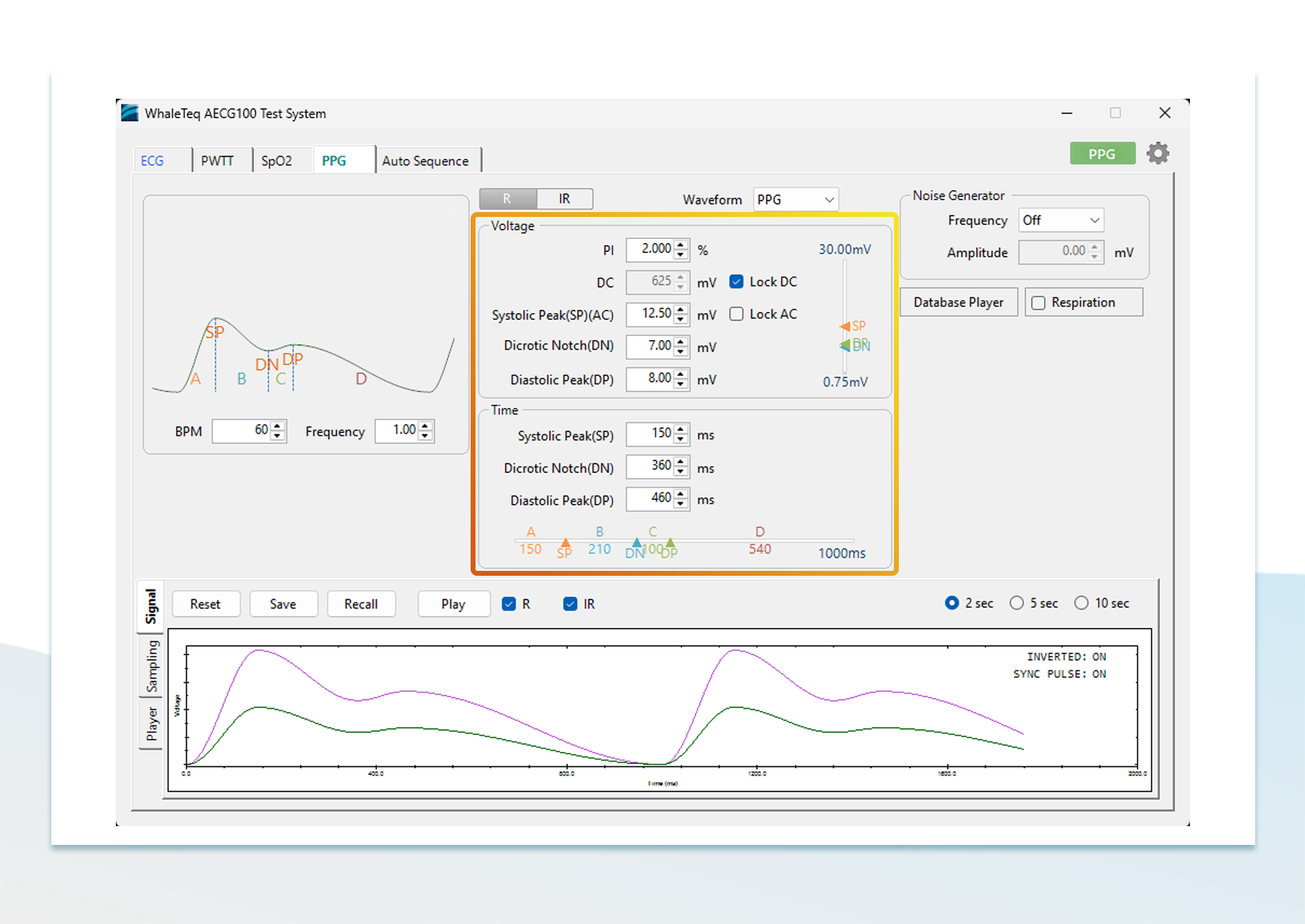

PPG-2TF-660模擬 Sine、Triangle、PPG 類比訊號，提供綠光、紅光和紅外光的模擬訊號

同步發出 ECG 及 PPG 訊號，調整兩訊號的時間差（PTTp、PTTf），幫助待測物驗證血壓量測演算法的精確度。

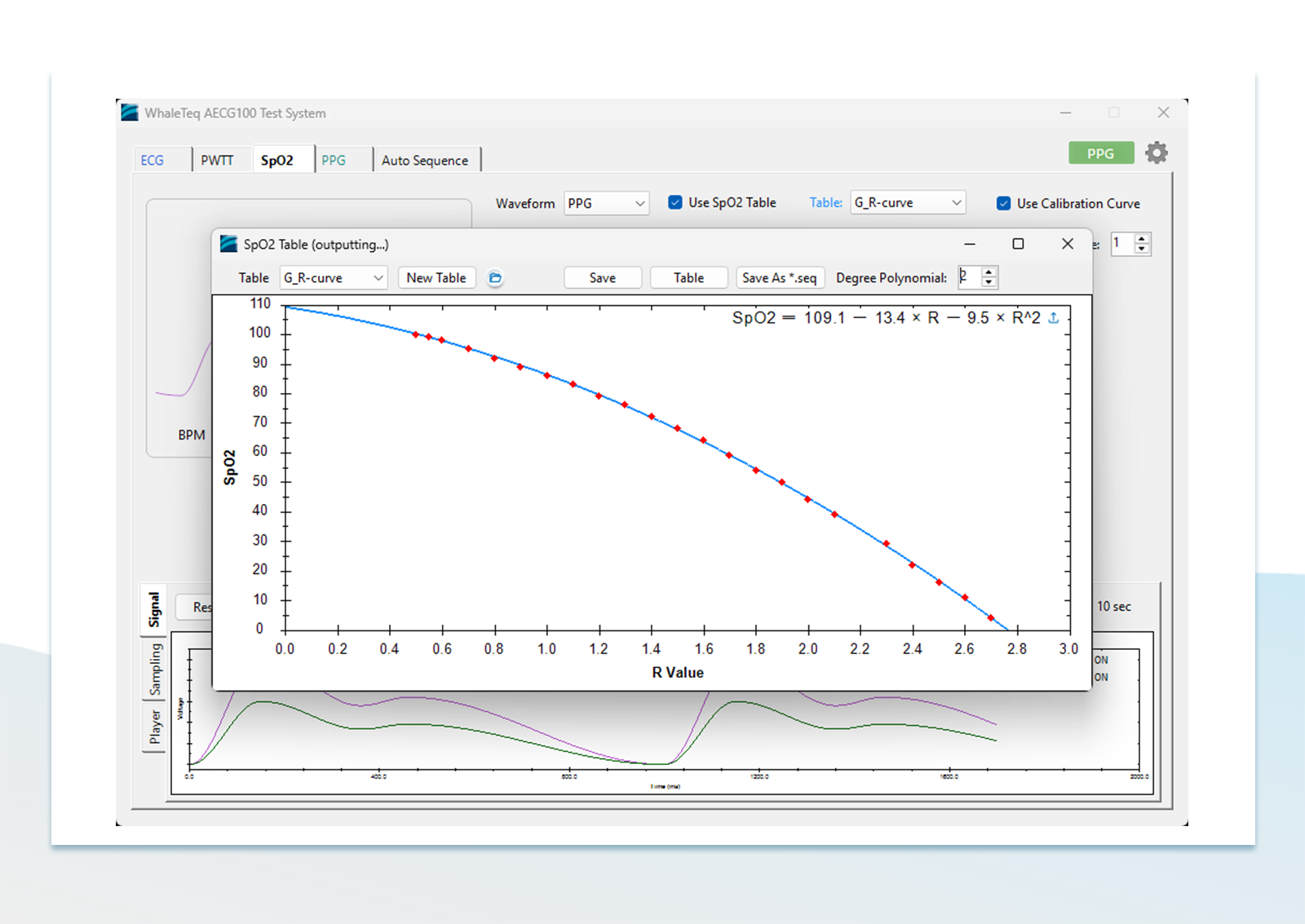

建立待測物設備（DUT）的專屬 R 曲線，可更精準地驗證 SpO₂ 血氧、灌注指數 PI 值的規格設計，幫助製造商研發單位全面提升產品的準確度，並能導入至品管和產線快速測試同型號產品，確保品質一致性。

儲存和讀取不同測試項目的測試參數，以便進行整合測試，減少人為錯誤。

播放原始資料波形，重現臨床錄製或自行編製的波形。

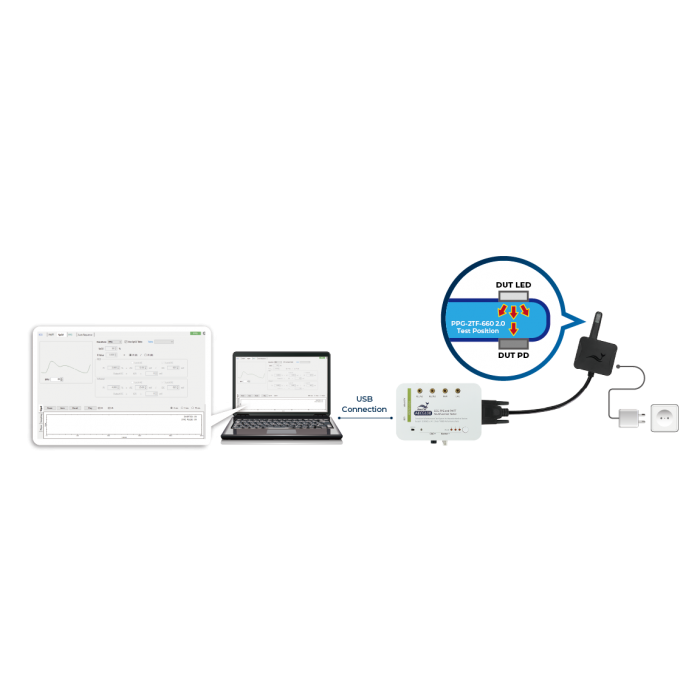

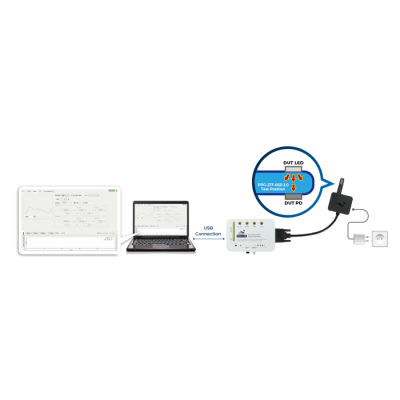

支援自動化測試，使用者可以通過軟體控制整個測試流程，節省大量人力和時間成本。另外，也可透過 AECG100 軟體提供手動編輯自動序列（Auto Sequence）進行測試。

PPG-2TF-660支援自動化測試，用戶可以通過軟體控制整個測試流程，節省大量人力和時間成本。另外，也可透過 AECG100 軟體提供手動編輯自動序列進行測試。

特色

測試範圍廣，滿足不同類型的手指測試需求

提供光強度範圍廣的調整與動態光偵測功能　
模擬穿透不同手指的光訊號，內建穿透表格

更貼近時間與真實情境的訊號模擬

內建 14 種環境光訊號疊加　
提供模擬呼吸變化的功能

自訂或載入 R 曲線，快速驗證

快速建立待測物 R 曲線，協助測試血氧機品質一致性、準確性
提供各大品牌廠 R 曲線範例，作為開發參考之用

SDK 軟體開發套件，彈性開發所需程式

供使用者編寫自動化測試軟體

SpO₂ 測試模式

參數		規格
心率	設定範圍	10—300BPM
	最小可調刻度	1BPM
	精確度	±1BPM
LED 直流訊號輸出	設定範圍 ⁽¹⁾	300—3000mV
LED 直流訊號輸出	最小可調刻度	1mV
LED 交流訊號輸出	設定範圍 ⁽¹⁾	0.1—300mV
LED 交流訊號輸出	最小可調刻度	0.01mV
PI 灌注指數（交流值 / 直流值）⁽²⁾	設定範圍	0.01%—20%（交流 / 直流，隨交流值或直流值而變）
LED1 絕對幅照度（100%）^§	強度	2.36mW / m^2nm
LED1 絕對幅照度（100%）^§	精確度	±10%
LED2 絕對幅照度（環境光）^§	強度	0.25mW / m^2nm
LED2 絕對幅照度（環境光）^§	精確度	±10%
LED 掃描速率	速率	50—40kHz（一般模式 / 單機模式）⁽³⁾ 10kHz（原始數據模式）
LED 掃描速率	精確度	±5μs
PD 取樣率	速率	250kHz（單通道）
PD 取樣率	精確度	±5μs
PD 反應時間	上升時間	1μs 典型值 ⁽⁴⁾
PD 反應時間	下降時間	1μs 典型值 ⁽⁴⁾
SpO₂ % 血氧參數規格 ⁽⁵⁾	設定範圍	1%—100%
	最小可調刻度	1%
	精確度	91%—100%：±1% + 待測物指定精確度 81%—90%：±2% + 待測物指定精確度 71%—80%：±3% + 待測物指定精確度 70% 以下：未有指定精確度
§資料收集方式：相連 2 吋積分球與光譜儀，並將積分球固定於待測物上，以測量待測物 LED 的絕對幅照度數值。備註： (1) AECG100 和 SECG 5.0 AIO 測試系統會依據 LED 電轉光的線性度調整 AC/DC 輸出。 (2) PI 值因各製造商計算方式不同，可能會有差異。 (3) 搭配 AECG100 時，一般模式、單機模式、原始數據模式皆適用；搭配 SECG 5.0 AIO 時，僅原始數據模式適用。 (4) PD 反應時間會隨著待測物的光強度而變。 (5) 血氧參數規格適用於 SpO₂ 測試模式。

SpO₂ 參數規格

參數	設定範圍	預設值	最小可調刻度
輸出波形	Sine / Triangle / PPG	PPG	-
心率	10—300BPM	60BPM	1BPM
SpO₂	0—100%	98%	1%
紅光
PI (AC level/DC level)	0.01—20%	2.000%	0.001%
AC	0.1—300mV	12.50mV	0.01mV
DC	300—3000mV	625mV	1mV
Output DC (offset)	0—2000mV	0mV	1mV
Lock	Lock AC/DC	Lock DC	-
紅外光
PI (AC level/DC level)	0.01—20%	4.000%	0.001%
AC	0.1—300mV	25.00mV	0.01mV
DC	300—3000mV	625mV	1mV
Output DC (offset)	0—2000mV	0mV	1mV
Lock	Lock AC/DC	Lock DC	-

PPG 參數規格

參數		設定範圍	預設值	最小可調刻度
輸出波形		Sine / Triangle / Square / PPG	PPG	-
心率		10—300BPM	60BPM	1BPM
頻率		0.17—5	1.00	0.01
紅光 / 紅外光（電壓）
PI		0.01—20.000%	2.000%	-
DC		300—3000mV	625mV	1mV
Systolic Peak (SP) (AC)		0.1—300mV	12.50mV	0.01mV
Dicrotic Notch (DN)		0.1—300mV	7.00mV	0.01mV
Diastolic Peak (DP)		0.1—300mV	8.00mV	0.01mV
Lock		Lock DC：僅 DC 電壓被鎖定 Lock AC：AC、DN、DP 電壓被鎖定	Lock DC	-
紅光 / 紅外光（時間）
Systolic Peak (SP) (AC)		0—1000ms (60BPM)	150ms	1ms
Dicrotic Notch (DN)		0—1000ms (60BPM)	360ms	1ms
Diastolic Peak (DP)		0—1000ms (60BPM)	460ms	1ms
雜訊產生器（時間）
頻率		off / 0.5 / 1 / 2 / 3 / 5 / 10 / 25 / 50 / 60 / 100 / 120 / 1K / 5K Hz / White Noise	off	-
振幅		0.05—2.00mV	0mV	0.05mV
呼吸
呼吸率		1—150BrPM	20BrPM	1BrPM
吸氣：呼氣比值		1:1、1:2、1:3、1:4、1:5	1:1	1
波形調變		基線 / 振幅 / 頻率	基線 / 振幅 / 頻率	-
呼吸 – 基線變異		變異 – 紅光：1—16% 變異 – 紅外光：1—16%	1% 1%	1% 1%
呼吸 – 振幅變異
呼吸 – 頻率變異
呼吸中止選擇	間期	1—60s	10s	1s
呼吸中止選擇	循環	1—10min	1min	1min

Auto Test SpO₂ 參數規格

參數	設定範圍	預設值	最小可調刻度
心率	10—300BPM	60BPM	1BPM
SpO₂^*	0—100%	98%	1%
紅外光 – PI	0.01—20%	2.4%	0.1%
穿透率	Neonatal Foot Dark & Thick Finger Dark Medium Finger Normal Medium Finger Light & Medium Finger Light & Thin Finger	Normal Medium Finger	-
*備註： SpO₂ 精確度： 91%—100%：±1% + 待測物指定精確度 81%—90%：±3% + 待測物指定精確度 71%—80%：±5% + 待測物指定精確度 70% 以下：未有指定精確度

線上講座

血氧性能測試模組

產品料號	產品照	產品敘述	數量

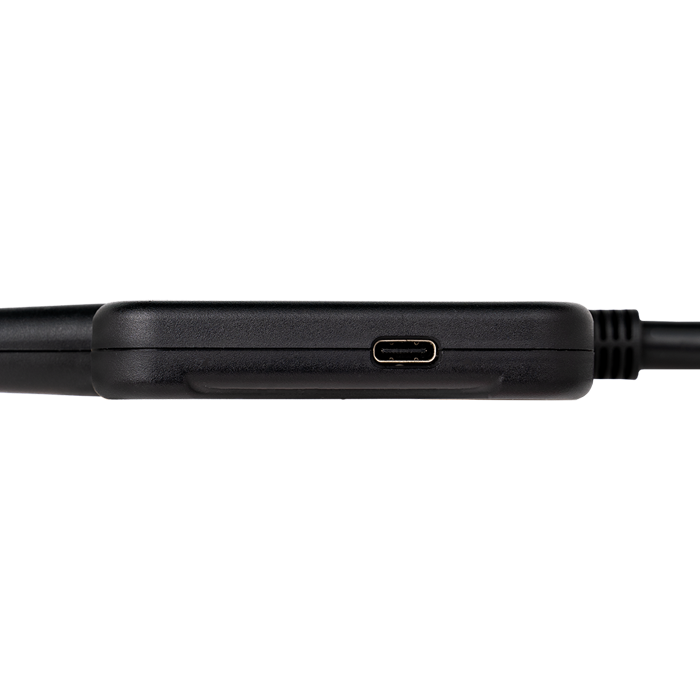

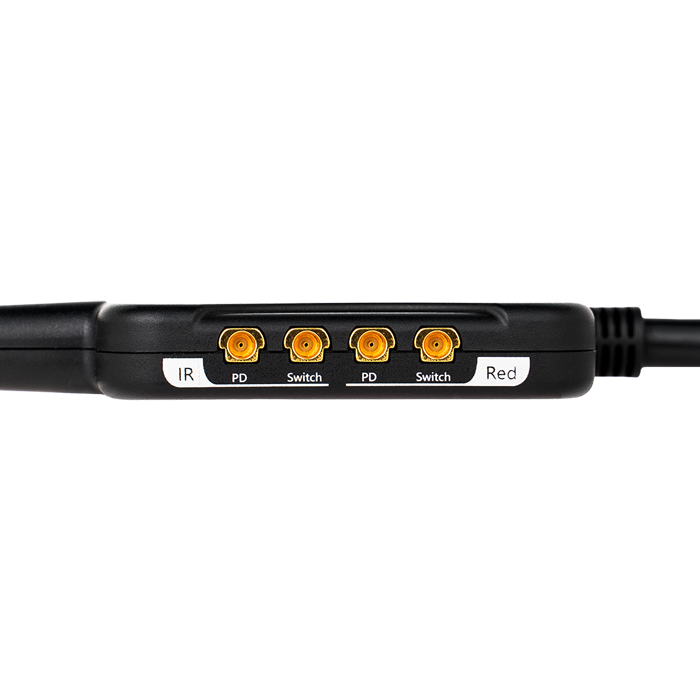

100-AE00018		產品型號：PPG-2TF-660 2.0 產品名稱：穿透式血氧性能測試模組包裝明細： • PPG-2TF-660 2.0 x1 • USB Type-C 轉 Type-C 線材（公頭轉公頭、150 公分、黑色）x1 • MCX（RF）公頭轉 BNC 線材（30 公分）x2	1
