穿戴式裝置為我們的生活提升了便利性，方便量測各種身體數值，像是血氧、心率與血壓，世界各大品牌製造商亦推陳出新，持續研發更精準、具備更多功能的產品。
在與客戶交流過程中，我們了解到，工程師為了得到更精準的測試結果，在設計血氧功能時，十分期望能有一台可以彈性設定波形的模擬器，以驗證各階段的測試挑戰，如：訊號處理、頻率響應、系統整合驗證等。因此，AECG100 + PPG-1R-525 反射式綠光心率性能測試模組應運而生，不僅滿足工程師所期待的 PPG 波形彈性設定，大範圍且細部調整波形的特徵點。此外，搭配 AECG100 原有的 ECG 功能，可以同步發出 ECG 以及 PPG 訊號，能調整脈搏波傳導時間的參數（PWTT），幫助驗證血壓量測演算法的精確度。
除了上述這些完整功能與具備彈性的測試，我們也跟客戶學習到，工程師在產品量產前，時常需要快速驗證。PPG-1R-525 模組可以播放波形原始資料，進行重複驗證，重現臨床錄製以及自行編製的波形，加速開發流程。PPG-1R-525 也內含模擬呼吸變化的功能，可疊加測試以更接近真實情境，讓測試更全面。
為了讓工程師更有效率地進行測試，我們也提供免費的軟體開發套件（SDK），能自行開發自動化測試軟體，彈性擴充測試能力，並減少重複設定與操作可能導致的人為失誤。我們可以使用 PPG-2R-880 模組來準確測試穿戴式裝置，確保精準度與一致性，並符合產品規格需求。
功能
測試參數儲存和讀取
儲存和讀取不同測試項目的測試參數以進行整合測試，減少人為錯誤
- 提供模擬呼吸變化的功能，疊加測試更接近真實情境
- 重現心律不整等病症波形
PPG 模式 (1)
| 參數 | 規格 | |
|---|---|---|
| 心率 | 設定範圍 | 10 ~ 300BPM |
| 最小可調刻度 | 1BPM | |
| 精確度 | ±1BPM | |
| LED 直流訊號輸出 | 設定範圍 | 100 ~ 3000mV |
| 最小可調刻度 | 1mV | |
| LED 交流訊號輸出 | 設定範圍 | 0.75 ~ 30mV |
| 最小可調刻度 | 0.01mV | |
| 流明 | 設定範圍 | 50 ~ 925 Lux（全範圍）（距離擴散片 5mm） |
| 解析度 | （1 / 3000）全範圍 | |
| 精確度 | ±6% | |
| LED 波長 | 範圍 | 525nm |
| 精確度 | ±10nm | |
| LED 掃描速率 | 速率 | 50 ~ 40kHz（一般模式 / 單機模式）(2)；10kHz（原始數據模式） |
| 精確度 | ±5μs | |
| PD 取樣率 | 速率 | 250kHz（單通道） |
| 精確度 | ±5μs | |
| PD 反應時間 | 上升時間 | 1μs 典型值（隨著待測物的光強度而變） |
| 下降時間 | 1μs 典型值（隨著待測物的光強度而變） | |
備註：
(1) 僅搭配 AECG100 時適用。
(2) 單機模式指在不開啟 AECG100 軟體的狀況下，使用 AECG100 單機內部儲存的三種測試模式進行測試。
PWTT 模式
| 參數 | 規格 | |
|---|---|---|
| 時間差 （PTTp，PTTf） | 設定範圍 | 0 ~ 5999ms（設定心率為 10BPM 的情況。設定的心率值越高，時間差設定範圍會隨之變小） |
| 最小可調刻度 | 1ms | |
| 精確度 | ±1ms | |
心率性能測試模組
| 產品料號 | 產品照 | 產品敘述 | 數量 |
|---|---|---|---|
| 100-AE00002 |   | 產品型號：PPG-1R-525 產品名稱：反射式綠光心率性能測試模組 | 1 |
相容產品
| 產品料號 | 產品照 | 產品敘述 | 數量 |
|---|---|---|---|
| 100-AE00001 |   | 產品型號：AECG100 ECG 測試操作主機 | 1 |

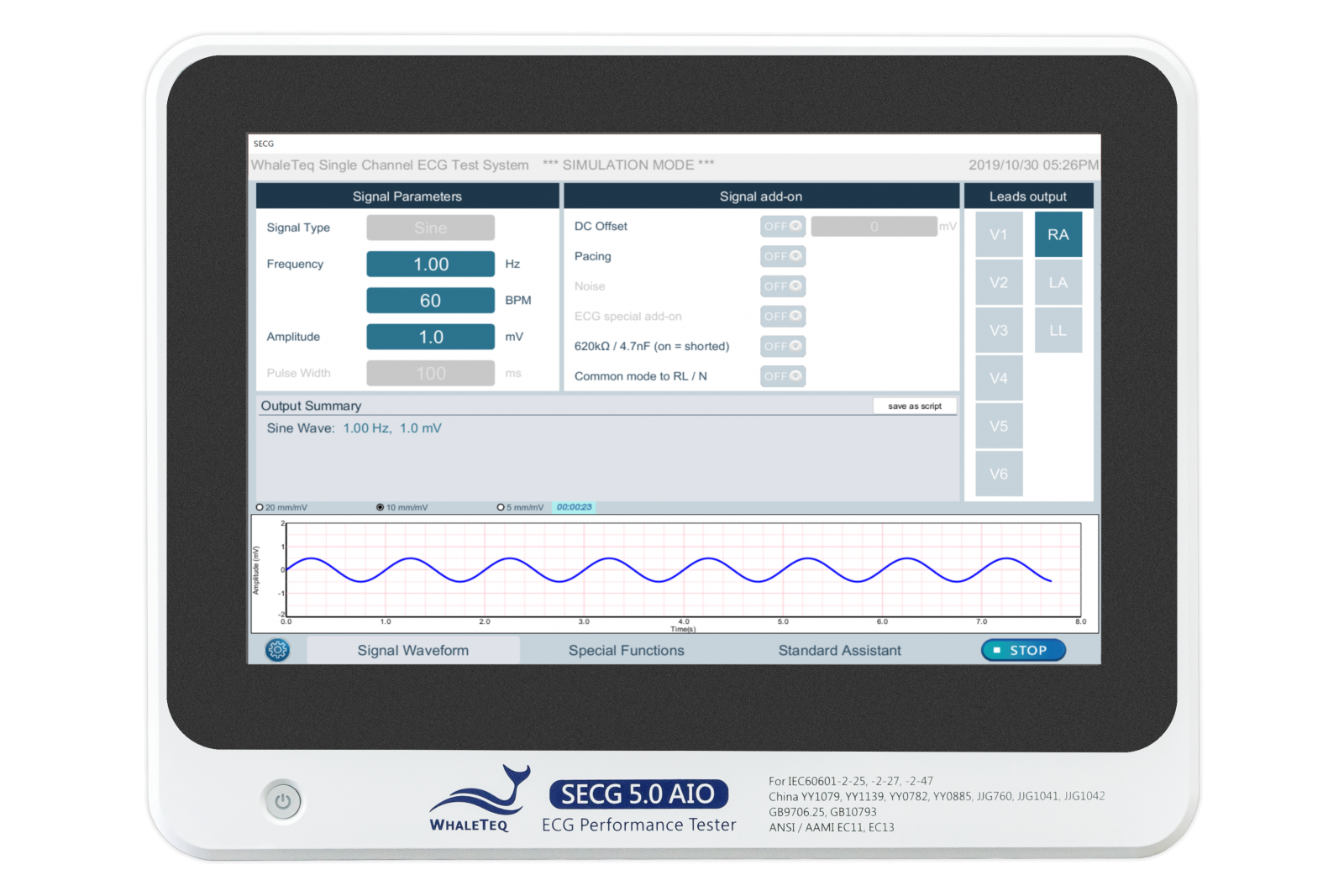

| 100-EC00002 |  | 產品型號：SECG 5.0 AIO 產品名稱：多生理訊號模擬器 性能測試用心電模擬器，可單機及 PC 軟體操作，輸出 12 導聯（RA、LA、LL、N、V1–V6）模擬訊號。 | 1 |
選購校驗服務及延伸保固
| 產品料號 | 產品敘述 |
|---|---|
| YY0007 | 產品型號：C3 提供鯨揚原廠 (3) 年校驗服務，鯨揚測試儀器可 (1) 年進行校驗一次，確保校驗後符合出廠性能規格。 |
| YY0008 | 產品型號：R3 產品保固由 (1) 年延長至 (3) 年。 |
