PPG-2R-880 / PPG-2R-940
反射式血氧性能测试模块

搭配 AECG100 主机或 SECG 5.0 AIO 多生理信号模拟器使用，专为制造商 R&D 设计的反射式血氧性能测试仪。
此测试仪的双信道光学模块可输出红光及红外光模拟信号，以模拟人体测试血氧饱和度（SpO2）和心率功能，且具备各别调整 PPG 中呼吸信号 R/IR 变化率、噪声叠加等进阶设定。适合反射式 PPG 产品，例如穿戴式手表开发验证使用。
获得报价 询价清单

规格书规格书
PPG-2R-880/PPG-2R-940
使用手册使用手册
搭配 AECG100 搭配 SECG 5.0 AIO

概述

  • 搭配 AECG100 主机或 SECG 5.0 AIO 多生理信号模拟器，可测试心率、ECG、PPG、PWTT 和 SpO2 功能
  • 可输出红光及红外光模拟信号，提供 SpO2 仿真信号
  • 可灵活调整 SpO2 参数，如 R/IR 的 AC、DC、PI 值，确认血氧功能精确度
  • 搭配 ECG 功能，提供可调整的 PWTT 参数，有效验证血压量测之算法精确度
  • 提供仿真 呼吸变化功能，可叠加测试以更接近真实情境
  • 具 备 Auto Sequence 功能，可排序不同测试项目的参数进行自动测试，毋须自行开发自动化测试程序
  • 可播放  raw data 进行重复验证，重现临床录制或是自行编制的波形，加速开发流程
  • 提供支持跨平台的 SDK 软件开发工具包，用户可编写自动化测试软件
  • 具备 RCA 转 BNC 端口连接示波器，增幅输出稳定信号，方便检视 R/IR AC 仿真信号电压、PPG-2R-880 / PPG-2R-940 接收到的光学信号，以及待测物 R/IR LED 闪烁状态
  • 可大范围且细部调整 PPG 波形的特征点，包括 Systolic Peak（SP）、Dicrotic Notch（DN）、Diastolic Peak（DP）等，弹性进行特定测试*
  • 可设定不同频率和振幅的噪声，和 PPG 信号同时输出*

*备注：仅能于搭配 AECG100 时使用。



相关信息

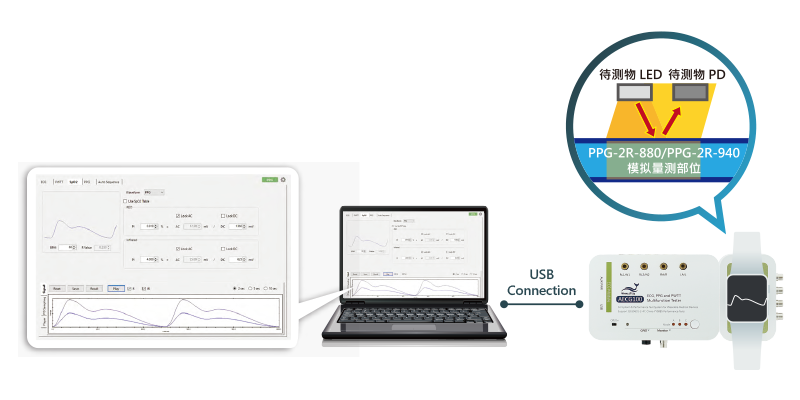

测试设置



（测试设置图以 PPG-2R-880/PPG-2R-940 和 AECG100 示意。PPG-2R-880/PPG-2R-940 搭配 AECG100 或 SECG 5.0 AIO 的详细安装和操作方式，请参考使用手册。）

规格

产品规格

参数规格
心率设定范围10 ~ 300BPM
最小可调刻度 1BPM
精确 度  ±1BPM
LED 直流信号输出设定范围100 ~ 3000mV
最小可调刻度1mV
LED 交流信号输出设定范围0.75 ~ 30mV
最小可调刻度0.01mV
PI 灌注指数（交流值 / 直流值）设定范围0.025% ~ 30%（交流 / 直流，隨交流值或直流值而變）
精确度NA
LED 波长范围紅光：660nm；紅外光：940nm / 880nm
精确度紅光：±10nm；紅外光：±10nm
红光绝对幅照度（100%）§強度3.55mW / m^2
精确度±15%
红外光绝对幅照度（100%）§強度6.65mW / m^2
精确度±15%
LED 扫描速率速率50 ~ 40kHz（一般模式 / 单机模式）(1)；10kHz（原始数据模式）
精确度±5μs
PD 取样率速率250kHz（单通道）
精确度±5μs
PD 响应时间上升时间1μs 典型值 (2)
下降时间1μs 典型值 (2)
SpO2 %设定范围1% ~ 100%
最小可调刻度1%
精确度±1% + 待测物指定精确度（使用 Masimo Radical-7 Pulse CO-Oximeter 或「Covidien」Nellcor Portable SpO2 Patient Monitoring System）

§数据收集方式：相连 2 吋积分球与光谱仪，并将积分球固定于待测物上，以测量待测物 LED 的绝对幅照度数值。

备注：
(1) 搭配 AECG100 时，一般模式、单机模式、原始数据模式皆适用；搭配 SECG 5.0 AIO 时，仅原始数据模式适用。
(2) PD 响应时间会随着待测物的光强度而变。

订购信息

血氧性能测试模块

产品料号产品照产品叙述数量
100-AE00004产品型号：PPG-2R-880
产品名称：反射式血氧性能测试模块		1
100-AE00005产品型号：PPG-2R-940
产品名称：反射式血氧性能测试模块		1



相容产品

产品料号产品照产品叙述数量
100-AE00001产品型号：AECG100
ECG 测试操作主机		1
100-EC00002产品型号：SECG 5.0 AIO
产品名称：多生理信号模拟器
性能测试用心电模拟器，可单机及 PC 软件操作，输出 12 导联（RA、LA、LL、N、V1–V6）模拟信号。		1



选购校验服务及延伸保固

产品料号产品叙述
YY0007产品型号：C3
提供鲸扬原厂 (3) 年校验服务，鲸扬测试仪器可 (1) 年进行校验一次，确保校验后符合出厂性能规格。
YY0008产品型号：R3
产品保固由 (1) 年延长至 (3) 年。
