AED/除颤器制造商为确保可靠的产品质量，在上市前各阶段都会执行大量测试。但测试除了需要除颤测试仪和除颤阻抗盒，还要透过电流钩表捕捉电击的电流，再利用增幅器增幅传送至示波器，才能看到电击波形。
整套测试流程包含多台仪器，意味着操作步骤繁琐，且操作人员需了解每一台测试设备才能避免人为错误，同时又要观察和记录测试数据。更不用说为了确保测试数据的精准度和可靠度，定期校正维护多台测试设备需要花费庞大成本。

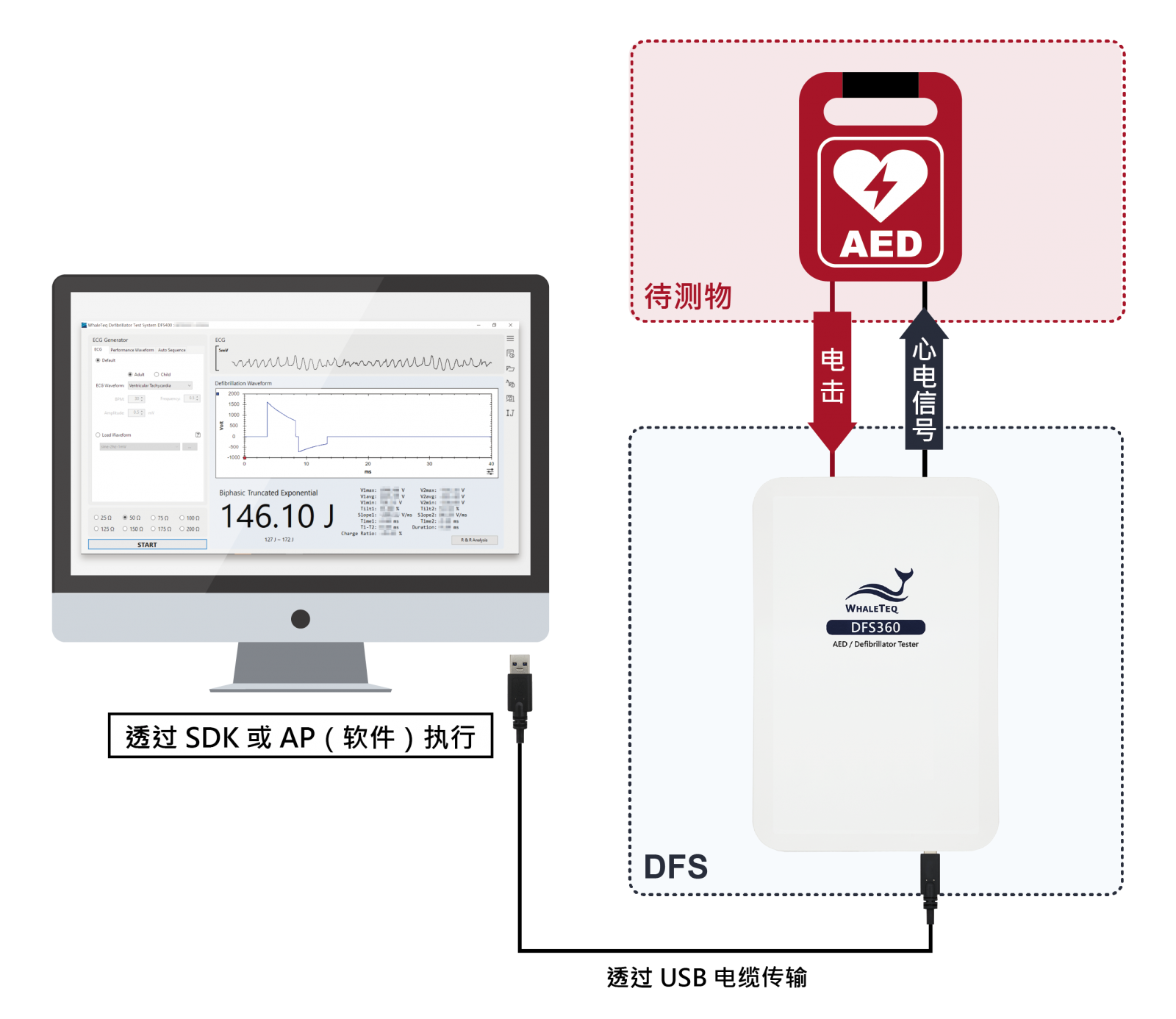

我们了解制造商的测试痛点，将除颤测试仪、除颤阻抗盒和示波器功能整合于单一台仪器——DFS360，搭配界面直观的控制软件，用户透过鼠标点击即可轻松完成设定和测试。每次测试完成后，软件会自动存储该次测试结果，建立可追溯的测试历程，省去纸笔记录的不便。
我们也跟客户学习到，为了确保每次电击的一致性和可靠度，要耗费大量时间测试可观的数量才能完成验证。所以我们为 DFS360 设计了 R&R 分析功能（Repeatability and Reproducibility Analysis，重复性及再现性分析），可用来比对及分析数百、甚至多达数千次的电击波形，确保电击波形、能量、次数符合制造商的质量标准。
为了方便工程师有效率地执行大量测试，我们提供免费的软件开发工具包（SDK），让用户可以开发自己的自动化测试软件，减轻操作人员重复设定的负担并减少人为错误，加快测试的脚步。我们期许整合多功能于一身的 DFS360，成为 AED/除颤器工程师们在测试验证时的得力帮手。
功能
心电图信号输出
电击波形和能量量测
基本波形输出
内建 50Ω 阻抗
播放原始数据
简易自动化测试
电击波形和能量分析输出需电击的病症和不需电击的心电图信号供 AED/除颤器判断，包含 Ventricular Fibrillation (Coarse)、Ventricular Fibrillation (Fine)、Ventricular Tachycardia、Ventricular Tachycardia (Fast)、Atrial Fibrillation、Asystole 和 NSR。
接收电击后，以 4μs 取样率捕捉的除颤电击波形、焦耳数、参数和特征点显示于软件画面，用户可移动电压和时间光标检视详细数据。
提供 Sine、Square、Triangle 波形并可调整 BPM、频率和振幅数值，以测试 AED/除颤器基本性能。
无需外接阻抗配件，且符合法规常见的测试要求，有效模拟人体平均数值。
播放心电图数据库、重现临床录制或是制造商自行编制的波形进行重复验证，加速开发流程。
使用「自动程序」功能排序并存储常用测试项目，以进行自动测试。
「重复性及再现性分析」功能同时比较多个电击波形，并自动计算它们电击能量的平均值和标准偏差，用户可直接透过可视化的测试数据快速确认产品质量。
特色
一体化设计整合多功能，搭配操作直觉的软件界面
- 高度整合多台测试仪器功能 — 无需架设多台仪器测试，并减少原先仪器间可能产生噪声干扰的情况
- 透过专属软件快速设定测试参数，包含设定成人和儿童的电击能量通过标准，提供更高的测试精确度
- 支持播放心电图数据库或临床录制的波形，测试 AED/除颤器判读能力
- 可播放制造商自行设定编制的信号，验证特别设计的规格
- 用户可依测试需求自行开发自动化测试软件，控制测试流程，减轻大量测试时重复操作的负担
自动存储电击测试数据，透过重复性及再现性分析确认 AED/除颤器质量
- 自动留存完整电击波形原始数据，建立测试历程，可随时读取追溯
- 重复性及再现性分析 — 比对多台待测物或单一待测物的电击波形，确认质量一致性和可靠度，适用于 IEC 60601-2-4 的耐久性测试
备注：重复性及再现性分析功能需另外选购。
电能测量规格
| 项目 | 规格 |
|---|---|
| 最大电能 | 范围：最高可达 600J 精确度：± 1% 读值 ± 1J：最高达 360J ± 1% 读值 ± 1J：360J ~ 600J 的典型值 |
| 电压 | 范围：最高可达 3000V 精确度： 450V ~ 3000V 和 -450V ~ -3000V：±（1% 读值 +1V） -450V ~ 450V：±（1% 读值 +2V） |
| 电流 | 范围：1.2 ~ 100.0A 精确度：±（1% 读值 +0.1A） |
| 负载电阻 | 电阻：50Ω |
| 能量精确度 | 50Ω： 备注：单相除颤的最大能量可能不会达到 360J。 |
| 脉冲宽度 | 范围：1.0 ~ 60.0ms 精确度：±0.05ms |
| 取样率 | 250kHz（每 4μs 取样一次） |
| 最大平均功率 | 12W，相当于每 30 秒 1 次 360J 的除颤脉冲 |
ECG 信号规格
| 项目 | 规格 |
|---|---|
| 心室颤动 - 粗 | Vp-p = 3mV |
| 心室颤动 - 细 | Vp-p = 0.5mV |
| 室性心动过速（≒180BPM） | Vp-p = 3mV |
| 室性心动过速 Plus（≒234BPM） | Vp-p = 3mV |
| 心房颤动 | Vp-p = 1.2mV |
| 心搏停止 | Vp-p = 0.03mV |
| 正常窦性心律（NSR） （20 ~ 360BPM，以 1BPM 为间格设置） | Vp-p 0.5 ~ 5.0mV，以 0.5mV 为间格设置 |
| 用户自定义模式 （取样率最大 5kHz） | 「加载自定义波形」功能：在总计 1000 秒的范围内，新增不限数量和长度的原始数据档案至 DFS360 内存。 「播放数据」功能：直接选择并播放计算机中的原始数据档案，无档案容量限制。 |
| RCA 输出端口信号振幅范围 | 1:880 |
| RCA 输出端口信号振幅精确度 | ±5% Vpp |
产品规格
| 项目 | 规格 |
|---|---|
| 温度 | 操作温度：0°C ~ 50°C（32°F ~ 122°F） 储存温度：-20°C ~ +60°C（-4°F ~ +140°F） |
| 湿度 | 10% ~ 90% 非冷凝 |
| 联机方式 | USB Type-C 传输接口 |
| 操作模式 | 远程操作（通过 API 和 SDK 操作计算机软件） |
| 电源 | USB 3.0 总线供电 |
| 机构 | 外壳材质：ABS 塑料 尺寸（长 x 宽 x 高）：19.0 x 12.5 x 6.0 公分 重量：665 公克 |
合规规格
| 项目 | 规格 |
|---|---|
| 安全标准 | CE : IEC / EN 61010-1:2010 + A1:2016；污染等级 2 61010-2-030:2017 |
| 电磁兼容标准（EMC） | CE：EN61326-1 FCC：EMC P15B |
＊规格如有更改，恕不另行通知。
产品标准组合
| 产品料号 | 产品照 | 产品叙述 | 数量 |
|---|---|---|---|
| 100-DF00003 |
| 产品型号：DFS360 产品名称：AED / 除颤器测试仪 包装明细： • DFS360 主机 x 1 • 开放式 AED 电缆（香蕉头公头、0.5 米、黑色）x 1 • 开放式 AED 电缆（香蕉头公头、0.5 米、红色）x 1 • 快速接头 x 2 • USB Type-A 轉 Type-C 电缆（公头轉公头、1.8 米）x 1 | 1 |
选购配件
| 产品料号 | 产品照 | 产品叙述 | 数量 |
|---|---|---|---|
| K22-0500101 |
| 开放式 AED 电缆（香蕉头公头），0.5米（黑色） | 1 |
| K22-0500102 |
| 开放式 AED 电缆（香蕉头公头），0.5米（红色） | 1 |
| N61-0210033 |
| 快速接头 | 1 |
| K27-1800304 |
| USB Type-A 轉 Type-C 电缆（公头轉公头），1.8米 | 1 |
选购除颤电击测试套组
| 产品料号 | 产品照 | 产品叙述 | 数量 |
|---|---|---|---|
| 300-DFPDOCK |
| 除颤电击测试基座 | 1 |
| E13-070P101 |
| 除颤电击测试接收片 | 2 |
| K22-0100301 |  | 除颤电击 AED 电缆，母头轉公头（黑色） | 1 |
| K22-0100201 |   | 除颤电击 AED 电缆，母头轉公头（红色） | 1 |
选购工具
| 产品料号 | 产品照 | 产品叙述 | 数量 |
|---|---|---|---|
| 800-DF07001 |
| 扫码软件及扫码器 （Argox 条形码扫描仪，型号：AS-9400） | 1 |
选购软件功能套件
| 产品料号 | 产品叙述 |
|---|---|
| HE0-DF00001 | 重复性及再现性分析：检测待测物质量一致性和性能可靠度 |
选购校验服务及延伸保固
| 产品料号 | 产品叙述 |
|---|---|
| YY0007 | 产品型号：C3 提供鲸扬原厂 (3) 年校验服务，鲸扬测试仪器可 (1) 年进行校验一次，确保校验后符合出厂性能规格。 |
| YY0008 | 产品型号：R3 产品保固由 (1) 年延长至 (3) 年。 |
