HECG100
手持式 12 导联心电图模拟器

此款便于携带的 12 导联心电图快速测试仪满足 R&D 部门的测试需求，可播放原始数据并进行自动测试，提升设计验证流程的效率。
同时，HECG100 内建可充电电池，避免电源噪声的干扰；且符合 EMI、EMS 要求，并具备 ESD 防护，可连同待测物一并于 EMC 环境中进行合规测试。
获得报价 询价清单

鲸心设计

在研发心电图设备时，工程师常需要快速、弹性的测试验证，以确认设计的调整是否正确有效。

然而，模拟功能俱全的标准测试仪通常需要繁复的设定，对每次调整后的再次测试验证十分不便；而价格实惠的初阶模拟器又不具备所需的全部测试信号，例如直流偏移、噪声模拟等，导致工程师无法更有效率地开发验证。

同时，合规测试中的 EMC 测试更是一大关卡。目前市面上的心电图模拟器无法连同待测物在 EMC 环境中一起测试，因此测试人员往往需要自行设计测试方案，而可能产生程度不一的干扰和不理想的测试结果，导致需重复测试，既增加成本又耗时。

为解决以上困难，鲸扬科技开发出 HECG100，以简易快速的操作设定、多种研发测试所需进阶模拟信号，搭配符合 EMC 测试要求的规格，协助推进心电图设备的研发和合规测试时程。



👇点击了解 测试挑战 及 如何克服👇点击了解 测试挑战 及 如何克服
HECG100手持式12导联心电图模拟器，专为研发人员设计的ECG快速测试仪HECG100手持式12导联心电图模拟器，符合EMI和ESD要求的合规模拟器

功能

播放原始数据播放原始数据
自动化快速测试自动化快速测试
进阶心电及叠加信号进阶心电及叠加信号
快速测试启动快速测试启动
符合 EMI 和 EMS 要求符合 EMI 和 EMS 要求
ESD 强化防护的电极端子ESD 强化防护的电极端子
持久电池续航力持久电池续航力
耐冲击耐冲击
USB 充电USB 充电

在抽取式 micro SD 卡存储客制原始数据（raw data）以重复播放

HECG100手持式12导联心电图模拟器可播放原始数据
备注：HECG100 输出单信道心电信号，其他导联的信号必须以 Lead II 为基准按固定比例换算。详细导联输出比例，请参考「规格」中的技术规格表。

客制测试序列以进行自动测试，减轻重复设定测试参数的负担，无需編写程序

HECG100手持式12导联心电图模拟器执行自动化快速测试


一次拥有测试所需的 32 组心律不整信号及直流偏移、噪声、起搏、呼吸模拟信号

HECG100手持式12导联心电图模拟器提供进阶心电及叠加信号

备注：
(1) 直流偏移、噪声、起搏、呼吸模拟信号仅能叠加至透过「ECG」功能设定的波形。
(2) HECG100 提供 IEC 60601-2-25 中电磁兼容测试所需的 CAL20110 波形。测试方法请参考使用手册第 2.5 节。

于数秒内完成开机及启动客制测试序列

HECG100手持式12导联心电图模拟器快速启动测试



可于 EMC 环境中进行合规测试

HECG100手持式12导联心电图模拟器符合 EMI 和 EMS 要求
备注：符合以下要求：EMI Class A 和 Class B、EMS Class A 和 Class B。此外，HECG100 提供 IEC 60601-2-25 中电磁兼容测试所需的 CAL20110 波形。

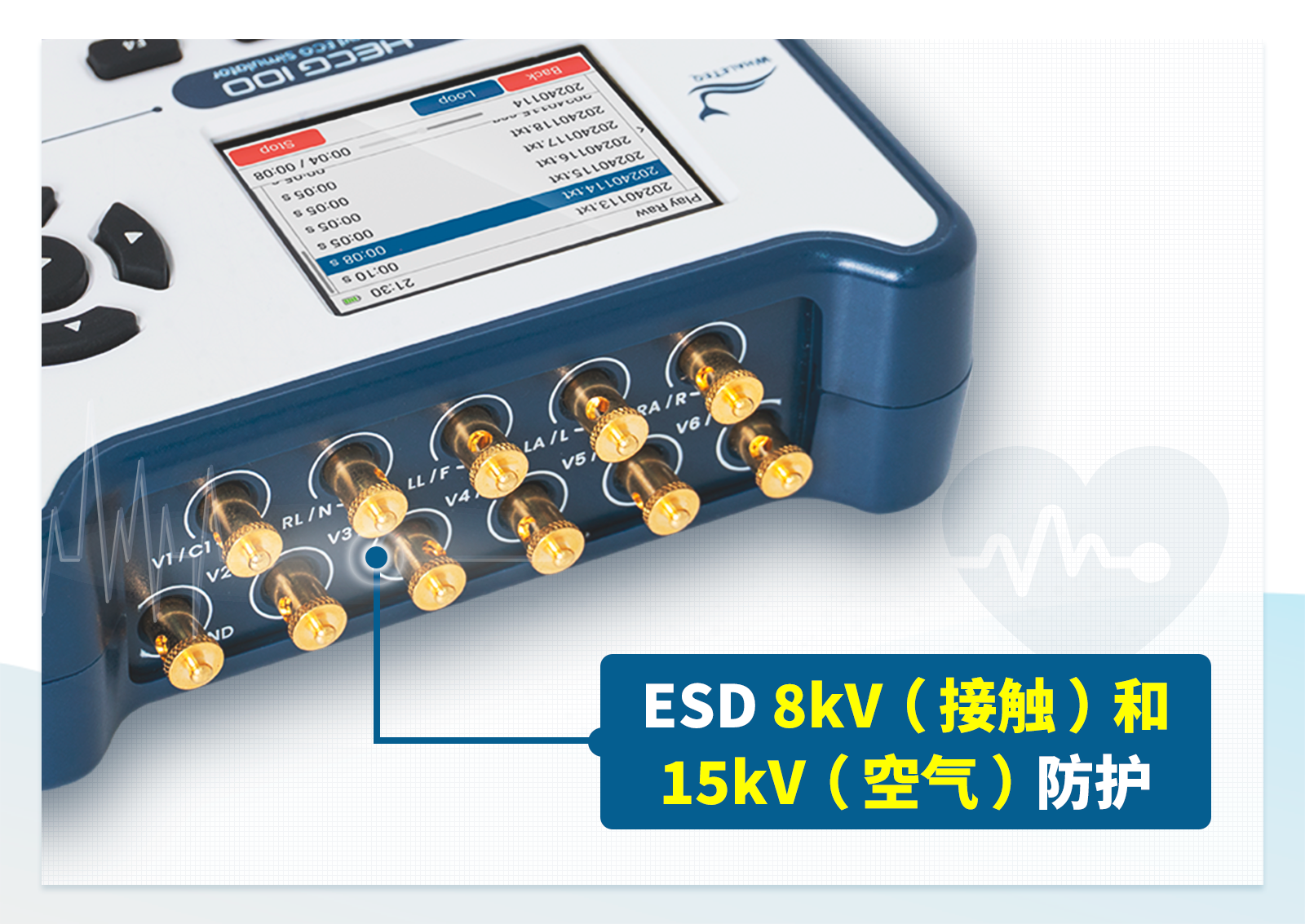

电极端子具备达 8kV（接触）和 15kV（空气）的 ESD 防护，确保测试时不受干扰

HECG100手持式12导联心电图模拟器具备 ESD 强化防护的电极端子
备注：HECG100 符合 IEC 61326-1 的 EMI、EMS Class A 和 Class B 要求。

提供 8 小时的运作，以及在省电模式下高达 12 小时不间断的测试

HECG100手持式12导联心电图模拟器具备持久电池续航力

通过依据 IEC 60068-2-31 的落摔测试（free fall test）

HECG100手持式12导联心电图模拟器耐冲击

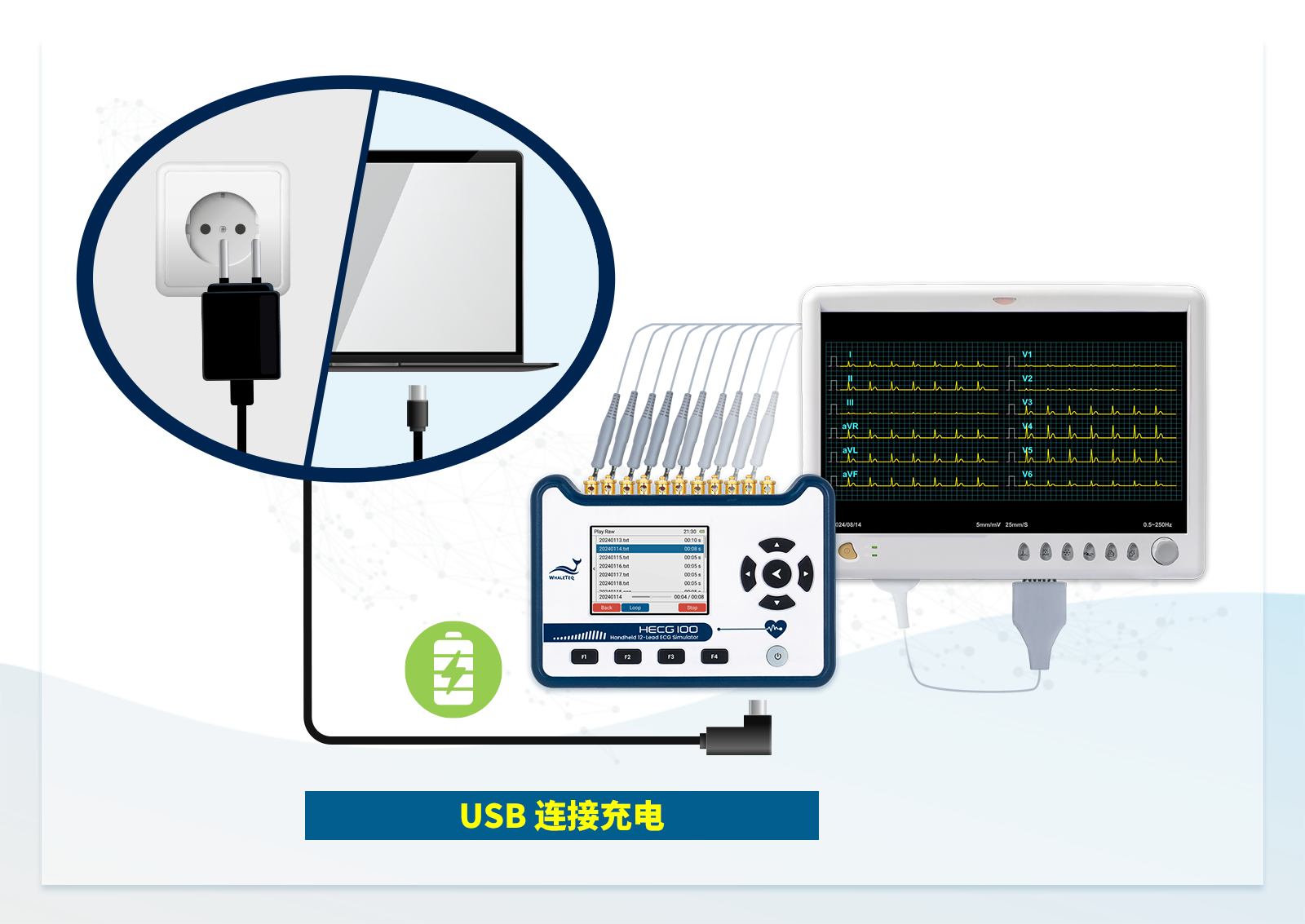

可使用电源适配器或连接计算机充电

HECG100手持式12导联心电图模拟器是USB充电设计
备注：
(1) 连接 HECG100 的电源适配器和计算机需支持 USB Power Delivery（USB PD）功能，方能执行充电。
(2) 为达到最佳充电效能，请使用 HECG100 随附的 USB 线缆。

特色





研发


面对的挑战
• 需要快速验证设计修改
• 需要真实心电信号测试性能
• 一般快速测试仪无法提供足够的模拟信号

HECG100 可以做到
• 自动测试序列 – 用户设定所需客制测试序列，即可以同样的参数快速验证设计和调整，省去重复设定的时间和可能的人为错误
• 播放原始数据 – 用户可使用临床心电信号，测试心电图设备对信号的侦测和判读能力
• 进阶心电及叠加信号 – 提供 32 组心律不整信号；并具备直流偏移、噪声、起搏、呼吸模拟信号，可叠加至设定的心电信号一并测试，提供更完整的测试情境



HECG100是专为心电图研发人员设计的快速测试仪



合规


面对的挑战
• 自行设计屏蔽测试方案过于耗时和不稳定，需要可于 EMC 测试环境中使用的模拟器
• 避免模拟器的电源噪声干扰，且需在 EMC 测试环境中长时间进行多项验证

HECG100 可以做到
• 符合 EMI 和 EMS 要求，并具备 ESD 防护 – 可在 EMC 测试环境中使用，确保一致无干扰的测试信号，测试人员无需另外设计对策
• 可充电电池 – 无需外接电源，避免电源噪声干扰测试，并可在省电模式下连续测试 12 小时

HECG100是专为心电图合规测试设计、符合EMI和ESD要求的模拟器

技术规格

参数规格
心率精确度±1%
振幅精确度±2%
频率 / 脉冲重复率精确度±1%
脉冲持续时间精确度（不包括起搏）±0.5ms
ECG 间期精确度±0.5ms
起搏脉冲宽度精确度±5μs
起搏脉冲幅度精确度，范围±2mV 脉冲：±0.3%
>2mV 脉冲：±10%
起搏脉冲特性上升/下降时间为 5μs
过冲 <1%
稳定时间 <1%
电容容忍度±5%
采样率10kHz ± 0.05%
RCA 输出端子信号幅度范围ECG 电极输出 x1000，最大 10V
RCA 输出端子信号幅度精确度±1%（在 0.5Vpp 或更高的振幅）
导联输出比例参考导联（导联II）成一定比例（按百分比计算）
导联 I：70（若 RA=100，LA=170）
导联 II：100（LL=200）
导联 III：30（CT=(100+170+200)/3=156.7）
导联 V1：24（V1=24+156.7=180.7）
导联 V2：48（V2=204.7）
导联 V3：100（V3=256.7）
导联 V4：120（V4=276.7）
导联 V5：112（V5=268.7）
导联 V6：80（V6=236.7）
总谐波失真5%
信号噪声比≥60dB
直流偏移设定 ±1%
（固定模式，最多可包含 50μVpp 噪声）
呼吸模拟精确度
阻抗基础值±5%
阻抗变异值（Δ Ω）±（5% 设定值）+ 0.05Ω



波形参数

　　　　　　 　　　　　　
参数规格
ECG 波形心率10、20、30、40、50、60、70、80、90、100、120、140、160、180、200、220、240、260、280、300BPM
振幅0.1、0.5、1、2、3、4、5mVpp
ST 变值-0.6—0.6mV
Sine频率0.1、0.5、0.67、1、2、5、10、20、40、50、60、100、150、200Hz
振幅0.1、0.5、1、2、3、4、5mVpp
Triangle频率1、2Hz
振幅0.5、1、2mVpp
Square频率0.125、1、2Hz
振幅0.1、0.5、1、2、3、4、5mVpp
Rectangle Pulse频率30、60、120BPM
脉冲宽40、60、100、200ms
振幅0.1、0.5、1、2、3、4、5mV
Triangle Pulse频率30、60、120BPM
脉冲宽40、60、100、200ms
振幅0.1、0.5、1、2、3、4、5mV



进阶参数

　　　　　　 　　　　　　
参数规格
直流偏移±300、±500、±1000mV
起搏信号振幅1、2、5、10、20、50、100mV
间期0.1、0.5、1.0、1.5、2.0、3ms
起搏速率Synchronization
漂移测试三角波（0.1Hz、4mVpp）
噪声工频噪声50Hz、60Hz、White noise
振幅1、2、5、10mVpp
呼吸频率15、20、30、40BrPM
基线500Ω、1000Ω、1500Ω
比值（吸气：呼气）1:1
变异值1Ω、2Ω、5Ω
呼吸中止12 秒、22 秒、32 秒、连续、关闭
播放原始数据采样率最大上限 10kHz（可重复播放）



产品规格

　　　　　　 　　　　　　
项目规格
温度操作温度：10°C—40°C（50°F—104°F）
存储温度：0°C—50°C（32°F—122°F）
湿度10%—90% 非冷凝
海拔高度最高 2000 公尺
联机方式USB Type-C 传输接口
电源5V DC
电池充电器5V、1A
电池续航力12 小时（于省电模式下连续测试）
机构外壳材质：ABS 塑料
尺寸（长 x 宽 x 高）：18.0 x 12.8 x 5.5 公分
重量：950 公克
数据容量32GB micro SD 卡



EMC 规格

项目规格
FCCEMC P15B
CE• EMC EN61326-1
• ESD 8kV（接触）、15kV（空气）
• EMI Class A、Class B
• 安全标准 IEC/EN61010-1:2010 + A1:2016；污染等级 2
   61010-2-030:201
IEC 60601-1-2:2014/A1:2020测试项目名称
IEC 61000-4-2Electrostatic discharge
IEC 61000-4-3Radiated RF electromagnetic fields
IEC 61000-4-6Conducted RF
IEC 61000-4-8Rated power frequency magnetic fields

备注：
(1) HECG100 可和待测物一同于 EMC 测试环境中，执行上述四项 IEC 60601-1-2:2014/A1:2020 所要求的电磁兼容性测试。
(2) 为支持此四项测试项目，HECG100 需于电池供电模式下输出信号。
(3) 建议将待测物的连接线包覆锡箔纸，以降低噪声干扰。

HECG100 标准组合

产品料号产品照产品叙述数量
100-EC00007产品型号：HECG100
产品名称：手持式 12 导联心电图模拟器
包装明细：
• HECG100 x 1
• RCA 转 BNC 线缆（60 公分、黑色）x 1
• USB Type-C 转 Type-C 线缆（公头转公头、44 公分、黑色）x 1
• 32GB micro SDHC 卡 x 1		1

选购配件

产品料号产品照产品叙述数量
5HA-EC1N001

RCA 公头转 BNC 线缆（60 公分）（黑色）1
5HA-EC1N002USB Type-C 转 Type-C 线缆（公头转公头）（44 公分）（黑色）1
S71-0201011

32GB micro SDHC 卡1

选购校验服务及延伸保固

产品料号产品叙述
YY0007产品型号：C3
提供鲸扬原厂 (3) 年校验服务，鲸扬测试仪器可 (1) 年进行校验一次，确保校验后符合出厂性能规格。
YY0008产品型号：R3
产品保固由 (1) 年延长至 (3) 年。
