HECG100
手持式 12 導聯心電圖模擬器

此款便於攜帶的 12 導聯心電圖快速測試儀滿足 R&D 部門的測試需求，可播放原始數據並進行自動測試，提升設計驗證流程的效率。
同時，HECG100 內建可充電電池，避免電源雜訊的干擾；且符合 EMI、EMS 要求，並具備 ESD 防護，可連同待測物一併於 EMC 環境中進行合規測試。

獲得報價詢價清單

鯨心設計

在研發心電圖設備時，工程師常需要快速、彈性的測試驗證，以確認設計的調整是否正確有效。

然而，模擬功能俱全的高階模擬器通常需要繁複的設定，對每次調整後的再次測試驗證十分不便；而價格實惠的初階模擬器又不具備所需的全部測試訊號，例如直流偏移、雜訊模擬等，導致工程師無法更有效率地開發驗證。

同時，合規測試中的 EMC 測試更是一大關卡。目前市面上的心電圖模擬器無法連同待測物在 EMC 環境中一起測試，因此測試人員往往需要自行設計測試方案，而可能產生程度不一的干擾和不理想的測試結果，導致需重覆測試，既增加成本又耗時。

為解決以上困難，鯨揚科技開發出 HECG100，以簡易快速的操作設定、多種研發測試所需進階模擬訊號，搭配符合 EMC 測試要求的規格，協助推進心電圖設備的研發和合規測試時程。

👇點擊了解測試挑戰及如何克服	👇點擊了解測試挑戰及如何克服

功能

播放原始數據

自動化快速測試

進階心電及疊加訊號

快速測試啟動

符合 EMI、EMS 和 ESD 要求

持久電池續航力

耐衝擊

USB 供電設計

在抽取式 micro SD 卡儲存客製原始數據（raw data）以重複播放

客製測試序列以進行自動測試，減輕重複設定測試參數的負擔，無需編寫程式

備註：此功能將於未來的韌體更新中提供，最終發布資訊與規格可能有所變動。

一次擁有測試所需的 32 組心律不整訊號及直流偏移、雜訊、起搏、呼吸模擬訊號

備註：直流偏移、雜訊、起搏、呼吸模擬訊號僅能疊加至透過「ECG」功能設定的波形。

於數秒內完成開機及啟動客製測試序列

備註：此「Auto Sequence」功能將於未來的韌體更新中提供，最終發布資訊與規格可能有所變動。

可於 EMC 環境中進行合規測試

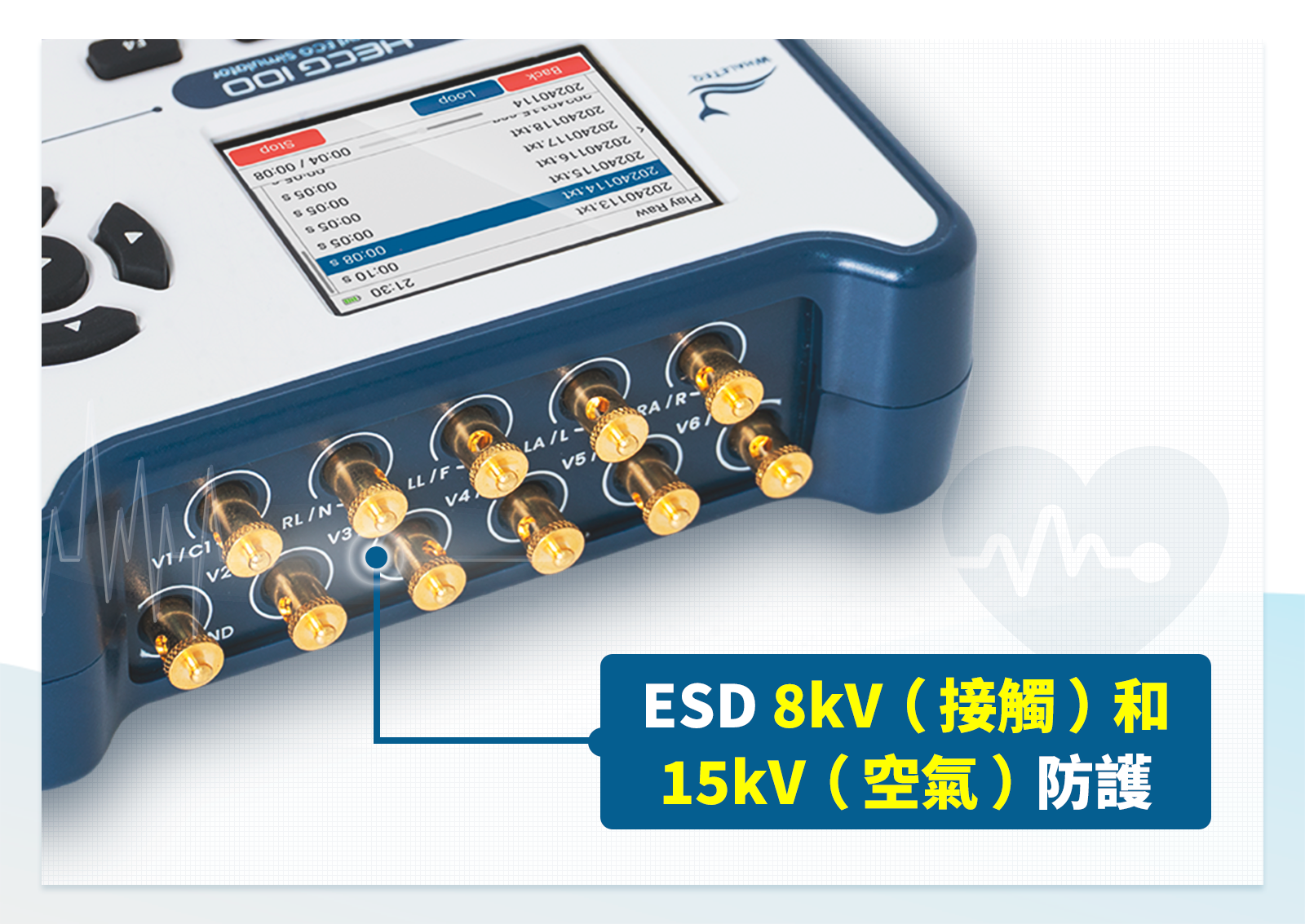

備註：符合以下要求：EMI Class A 和 Class B、EMS Class A 和 Class B、ESD 8kV（接觸）和 15kV（空氣）。此外，HECG100 提供 IEC 60601-2-25 中電磁相容測試所需的 CAL20110 波形。

提供 8 小時的運作，以及在省電模式下高達 12 小時不間斷的測試

通過依據 IEC 60068-2-31 的落摔測試（free fall test）

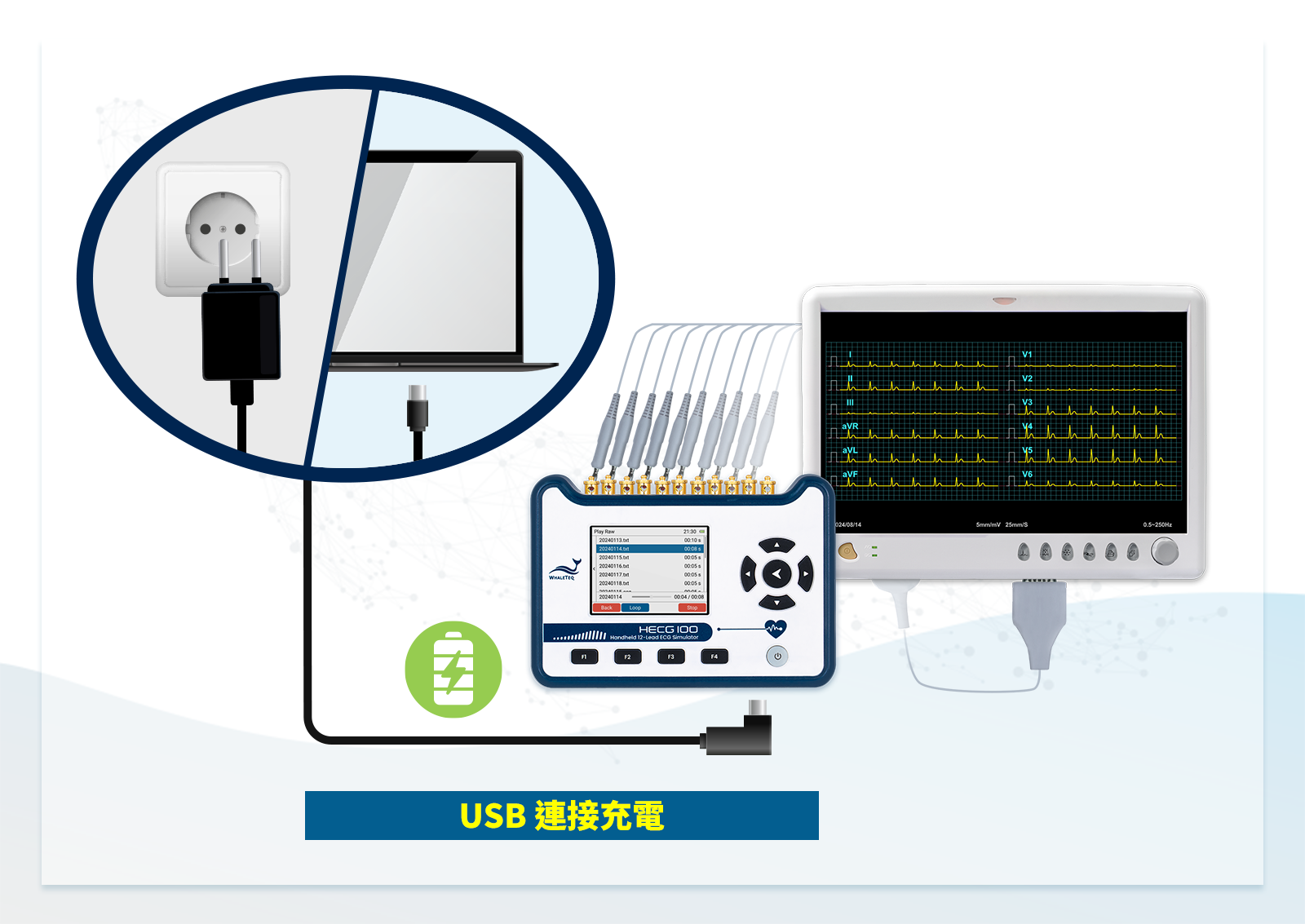

連接電腦時，可同步進行測試和充電

特色

研發

面對的挑戰
• 需要快速驗證設計修改
• 需要真實心電訊號測試性能
• 一般快速測試儀無法提供足夠的模擬訊號

HECG100 可以做到
• 自動測試序列 – 使用者設定所需客製測試序列，即可以同樣的參數快速驗證設計和調整，省去重複設定的時間和可能的人為錯誤*
• 播放原始數據 – 使用者可使用臨床心電訊號，測試心電圖設備對訊號的偵測和判讀能力
• 進階心電及疊加訊號 – 提供 32 組心律不整訊號；並具備直流偏移、雜訊、起搏、呼吸模擬訊號，可疊加至設定的心電訊號一併測試，提供更完整的測試情境

*備註：此功能將於未來的韌體更新中提供，最終發布資訊與規格可能有所變動。

合規

面對的挑戰
• 自行設計屏蔽測試方案過於耗時和不穩定，需要可於 EMC 測試環境中使用的模擬器
• 避免模擬器的電源雜訊干擾，且需在 EMC 測試環境中長時間進行多項驗證

HECG100 可以做到
• 符合 EMI 和 EMS 要求，並具備 ESD 防護 – 可在 EMC 測試環境中使用，確保一致無干擾的測試訊號，測試人員無需另外設計對策
• 可充電電池 – 無需外接電源，避免電源雜訊干擾測試，並可在省電模式下連續測試 12 小時

技術規格

參數	規格
心率精確度	±1%
振幅精確度	±2%
頻率 / 脈衝重複率精確度	±1%
脈衝持續時間精確度（不包括起搏）	±0.5ms
ECG 間期精確度	±0.5ms
起搏脈衝寬度精確度	±5μs
起搏脈衝幅度精確度，範圍	±2mV 脈衝：±0.3% >2mV 脈衝：±10%
起搏脈衝特性	上升/下降時間為 5μs 過衝 <1% 穩定時間 <1%
電容容忍度	±5%
取樣率	10kHz ± 0.05%
RCA 輸出端子訊號幅度範圍	ECG 電極輸出 x1000，最大 10V
RCA 輸出端子訊號幅度精確度	±1%（在 0.5Vpp 或更高的振幅）
導聯輸出比例	參考導聯（導聯II）成一定比例（按百分比計算）導聯 I：70（若 RA=100，LA=170）導聯 II：100（LL=200）導聯 III：30（CT=(100+170+200)/3=156.7）導聯 V1：24（V1=24+156.7=180.7）導聯 V2：48（V2=204.7）導聯 V3：100（V3=256.7）導聯 V4：120（V4=276.7）導聯 V5：112（V5=268.7）導聯 V6：80（V6=236.7）
總諧波失真	5%
訊號雜訊比	≥60dB
直流偏移	設定 ±1% （固定模式，最多可包含 50μVpp 雜訊）
呼吸模擬精確度
阻抗基礎值	±5%
阻抗變異值（Δ Ω）	±（5% 設定值）+ 0.05Ω

波形參數

參數		規格
ECG 波形	心率	10、20、30、40、50、60、70、80、90、100、120、140、160、180、200、 220、240、260、280、300BPM
	振幅	0.1、0.5、1、2、3、4、5mVpp
	ST 變值	-0.6—0.6mV
Sine	頻率	0.1、0.5、0.67、1、2、5、10、20、40、50、60、100、150、200Hz
Sine	振幅	0.1、0.5、1、2、3、4、5mVpp
Triangle	頻率	1、2Hz
Triangle	振幅	0.5、1、2mVpp
Square	頻率	0.125、1、2Hz
Square	振幅	0.1、0.5、1、2、3、4、5mVpp
Rectangle Pulse	頻率	30、60、120BPM
	脈衝寬	40、60、100、200ms
	振幅	0.1、0.5、1、2、3、4、5mV
Triangle Pulse	頻率	30、60、120BPM
	脈衝寬	40、60、100、200ms
	振幅	0.1、0.5、1、2、3、4、5mV

進階參數

參數		規格
直流偏移		±300、±500、±1000mV
起搏訊號	振幅	1、2、5、10、20、50、100mV
	間期	0.1、0.5、1.0、1.5、2.0、3ms
	起搏速率	Synchronization
漂移測試		三角波（0.1Hz、4mVpp）
雜訊	工頻雜訊	50Hz、60Hz、White noise
雜訊	振幅	1、2、5、10mVpp
呼吸	頻率	15、20、30、40BrPM
	基線	500Ω、1000Ω、1500Ω
	比值（吸氣：呼氣）	1:1
	變異值	1Ω、2Ω、5Ω
	呼吸中止	12 秒、22 秒、32 秒、連續、關閉
播放原始數據	取樣率	最大上限 10kHz（可重複播放）

產品規格

項目		規格
溫度		操作溫度：10°C—40°C（50°F—104°F）儲存溫度：0°C—50°C（32°F—122°F）
濕度		10%—90% 非冷凝
海拔高度		最高 2000 公尺
連線方式		USB Type-C 傳輸介面
電源		5V DC
電池充電器		5V、1A
電池續航力		12 小時（於省電模式下連續測試）
機構		外殼材質：ABS 塑料尺寸（長 x 寬 x 高）：18.0 x 12.8 x 5.5 公分重量：950 公克
資料容量		32GB micro SD 卡

合規規格

項目		規格
FCC		EMC P15B
CE		• EMC EN61326-1 • ESD 8kV（接觸）、15kV（空氣） • EMI Class A、Class B • 安全標準 IEC/EN61010-1:2010 + A1:2016；汙染等級 2 61010-2-030:201

HECG100 標準組合

產品料號	產品照	產品敘述	數量
100-EC00007		產品型號：HECG100 產品名稱：手持式 12 導聯心電圖模擬器包裝明細： • HECG100 x 1 • RCA 轉 BNC 線材（74 公分、黑色）x 1 • USB Type-C 轉 Type-C 線材（公頭轉公頭、60 公分、黑色）x 1 • 32GB micro SDHC 卡 x 1	1

選購配件

產品料號	產品敘述	數量
K21-0738302	RCA 公頭轉 BNC 線材（74 公分）（黑色）	1
K27-0600301	USB Type-C 轉 Type-C 線材（公頭轉公頭）（60 公分）（黑色）	1
S71-0201011	32GB micro SDHC 卡	1

選購校驗服務及延伸保固

產品料號	產品敘述
YY0007	產品型號：C3 提供鯨揚原廠 (3) 年校驗服務，鯨揚測試儀器可 (1) 年進行校驗一次，確保校驗後符合出廠性能規格。
YY0008	產品型號：R3 產品保固由 (1) 年延長至 (3) 年。
